Kiểm tra địa hình vi mô 3D di động

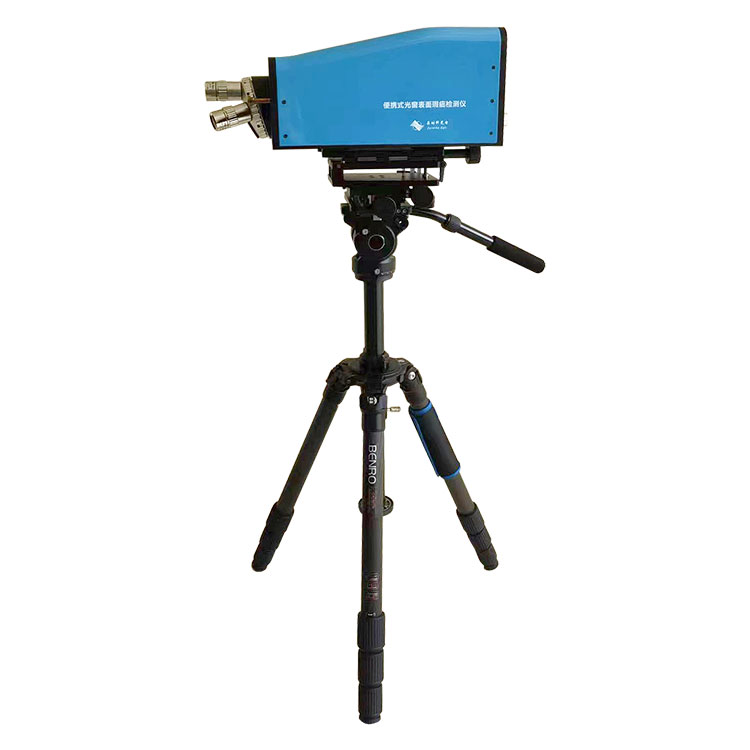

Kiểm tra địa hình vi mô 3D di động không chỉ cho phép chuyển đổi nhiều ống kính, mang lại trường nhìn rộng và độ phân giải cao mà còn cho phép thiết lập nhanh chóng cả tại chỗ và bên ngoài cơ sở. Thiết kế chân máy di động tạo điều kiện triển khai nhanh chóng cả trong nhà và ngoài trời; gimbal giảm chấn kết hợp với cơ chế tinh chỉnh cho phép điều chỉnh thô và tinh chỉnh góc 120° và xoay 360°, đảm bảo nhiều khả năng phát hiện có độ chính xác cao. Bằng cách sử dụng công nghệ can thiệp vi sai cắt, hệ thống có dải động lớn hơn và phạm vi ứng dụng rộng hơn.

Thông số kỹ thuật kiểm tra địa hình vi mô 3D di động BOJIONG

Tính năng kiểm tra địa hình vi mô 3D di động BOJIONG

◆Không có bề mặt tham chiếu, chống rung tốt

◆Chuyển đổi ống kính đa mục tiêu, trường nhìn rộng, độ phân giải cao

◆Thử nghiệm ứng dụng bố trí nhanh tại chỗ và tại chỗ

◆Điều chỉnh thô và điều chỉnh tinh đa góc, để đảm bảo phạm vi phát hiện có độ chính xác cao

◆Hiệu suất chi phí cao, cấu trúc nhỏ gọn, vận hành đơn giản

◆Gói phần mềm xử lý hình ảnh tái tạo mặt sóng kỹ thuật số mạnh mẽ

 Ứng dụng kiểm tra địa hình vi mô 3D di động BOJIONG

Công cụ kiểm tra địa hình vi mô 3D di động BOJIONG này thích hợp cho việc lắp đặt, điều chỉnh và phát hiện cửa sổ ánh sáng。

Chi tiết kiểm tra địa hình vi mô 3D di động BOJIONG

Trong quá trình kiểm tra kiểm tra địa hình vi mô 3D di động BOJIONG, hệ thống hình ảnh camera kép được sử dụng. Hệ thống sử dụng hệ thống kính hiển vi để phát hiện các khuyết tật vết xước trên bề mặt của các bộ phận quang học để phát hiện chiều rộng, chiều sâu và độ nhám bề mặt.

Camera chụp ảnh có trường nhìn rộng, có thể nhanh chóng tìm ra các khuyết tật bề mặt và phát hiện chiều rộng vết xước; cảm biến giao thoa mặt sóng kỹ thuật số có thể nhận ra khả năng phát hiện 3D độ sâu của vết xước.

Hệ thống được trang bị điều chỉnh hướng dẫn ba chiều XYZ và điều chỉnh độ cao và độ lệch, có thể nhận ra sự liên kết của mục tiêu và trục quang phát hiện của thiết bị và có thể được đặt trên giá ba chân để đạt được các mục tiêu phát hiện khác nhau, chẳng hạn như lớn -cửa sổ ánh sáng có đường kính và các bộ phận quang học có đường kính lớn. Phát hiện điều chỉnh theo bất kỳ hướng nào.

Hệ thống áp dụng công nghệ can thiệp đường dẫn chung. Hệ thống nhiễu có đặc tính chống rung và chống nhiễu bên ngoài tuyệt vời nên đặc biệt thích hợp để đo và phát hiện trong nhà xưởng, ngoài trời và các môi trường khác. Giao thoa kế phát hiện hình dạng bề mặt và giao thoa kế phát hiện cấu trúc vi mô do công ty chúng tôi phát triển bằng cảm biến giao thoa này đã được sử dụng thành công trong các đơn vị liên quan và độ chính xác của chúng đạt cùng chỉ số với giao thoa kế Zygo.
