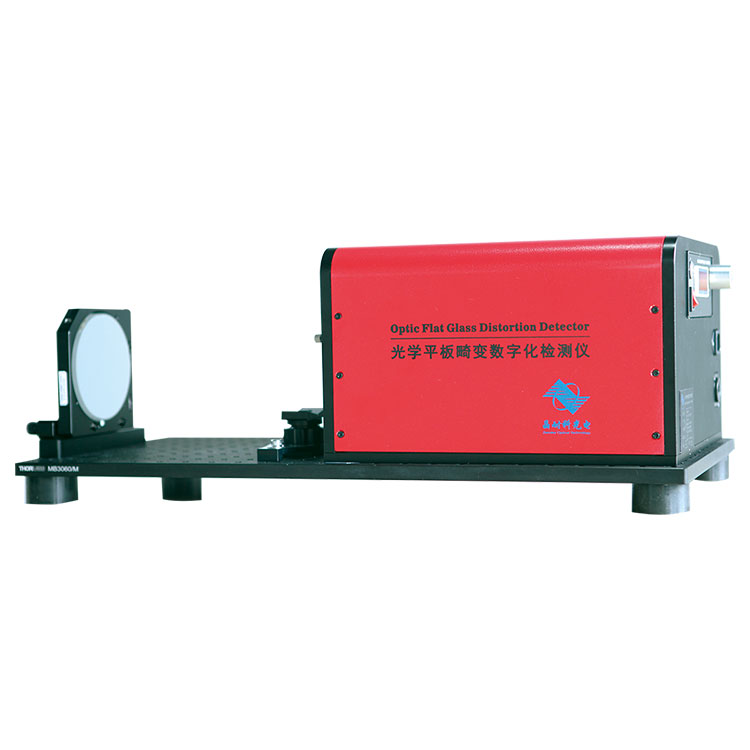

Nó có thể nhanh chóng thay thế đối tượng đang được thử nghiệm và dễ dàng điều chỉnh. Giao thoa kế động phẳng ngang có giao thoa kế đường dẫn chung cắt ngang bốn mặt sóng với tốc độ cắt thay đổi. Hệ thống giao thoa kế có cấu trúc nhỏ gọn và các vân giao thoa ổn định. Hệ thống này sử dụng công nghệ mặt sóng tự giao thoa để phát hiện các biến dạng trong các mặt phẳng song song và các mặt sóng truyền qua, khiến nó đặc biệt phù hợp để kiểm tra chất lượng tại chỗ trong xưởng. Thiết bị này mang lại tỷ lệ chi phí-hiệu suất cao.
|
tên sản phẩm |
Giao thoa kế động phẳng ngang |
|
Khẩu độ mẫu có thể phát hiện (mm) |
Lên đến 100, có hai kích thước khẩu độ có thể hoán đổi cho nhau là 40 và 100 |
|
pixel CCD |
2048*2048 |
|
Bước sóng (nm) |
633±10 |
|
Dải động (um) |
100 |
|
Giá trị PV chính xác (λ) |
Bước sóng tốt hơn 1/10 |
|
Độ lặp lại đo RMS (λ) |
Bước sóng 1/1000 |
|
Độ nhạy (nm) |
2 |
|
Tốc độ khung hình hiển thị thời gian thực (Hz) |
15 |
|
Hệ thống được trang bị các thiết bị ngẫu nhiên |
Máy tính xử lý ảnh |
|
Phần mềm xử lý |
Phần mềm "Công cụ phát hiện biến dạng thành phần cửa sổ công nghiệp" có thể hiển thị các giá trị mặt sóng đầu ra theo thời gian thực như giá trị PV, giá trị RMS và giá trị POWER |
|
Kích thước tổng thể (bao gồm cả bệ mẫu) (mm) |
600 (dài) x 300 (rộng) x 180 (cao) |
|
Tổng trọng lượng (KG) |
30 |
◆Hiệu suất thời gian thực tốt, có thể phát hiện động hàng chục khung hình
◆Tự nhiễu đường đi chung - không cần mặt phẳng tham chiếu
◆Khả năng chống rung tốt, không cần bệ cách ly, có thể áp dụng để thử nghiệm trong môi trường xưởng thông thường
◆Hiệu quả chi phí tốt, điều chỉnh đơn giản và cấu trúc nhỏ gọn
Giao thoa kế động phẳng ngang BOJIONG được so sánh với kết quả thu được từ giao thoa kế ZYGO GPI, hiện đang được sử dụng phổ biến trên phạm vi quốc tế. Các giá trị trung bình của PV, RMS và POWER cho cùng một thành phần được tính toán sau khi đo riêng biệt trên hai thiết bị và kết quả đều nhất quán. Thiết bị đã được đưa vào khu vực xưởng.
◆Phát hiện chất lượng chùm tia và phát hiện mặt sóng thoáng qua
◆Các thành phần tấm phẳng quang học, chất nền sapphire, bề mặt kim loại chính xác và các hình dạng bề mặt khác, cũng như phát hiện mặt sóng truyền
◆Hình ảnh kính hiển vi pha định lượng sinh học
◆Phát hiện biến dạng của kính phẳng trong điện thoại thông minh và cửa sổ giám sát độ nét cao
◆Có thể được sử dụng để phát hiện chất lượng hình ảnh của hệ thống quang học có độ chính xác cao
◆Phát hiện cảm biến mặt sóng quang học thích ứng và các khía cạnh khác
|
Kết quả phát hiện mặt sóng truyền của thành phần sapphire |
|
Phát hiện hình dạng bề mặt của các thành phần quang học |
BOJIONG đã phát triển Giao thoa kế động phẳng ngang dựa trên ưu điểm nguyên tắc tự giao thoa đường truyền chung của cảm biến giao thoa kế bốn sóng FIS4. Thiết bị này có thể thực hiện phát hiện thời gian thực hình dạng bề mặt của các phần tử quang học phẳng trong khẩu độ 100mm. Chùm tia mang thông tin hình dạng bề mặt của phần tử đo được nhiễu xạ thông qua cách tử được mã hóa đặc biệt, chia mặt sóng theo chiều ngang thành bốn và tạo thành một đường dẫn chung bốn mặt sóng cắt mô hình giao thoa hai chiều. Bằng cách giải điều chế nhiễu hai chiều, thu được thông tin hình dạng bề mặt của phần tử.
◆Được trang bị phần mềm "Giao thoa kế động phẳng ngang", nó có thể hiển thị và xuất hình ảnh 3D thời gian thực của mặt phẳng phần tử quang được đo, xuất ra giá trị PV, giá trị RMS và giá trị POWER của bề mặt đo được.
◆Đồng thời, phần mềm hỗ trợ xuất dữ liệu thô của kết quả đo, cung cấp hỗ trợ dữ liệu phát hiện định lượng cho các nghiên cứu khác nhau và tạo điều kiện cho người dùng tiến hành phân tích và nghiên cứu dữ liệu trong tương lai.
