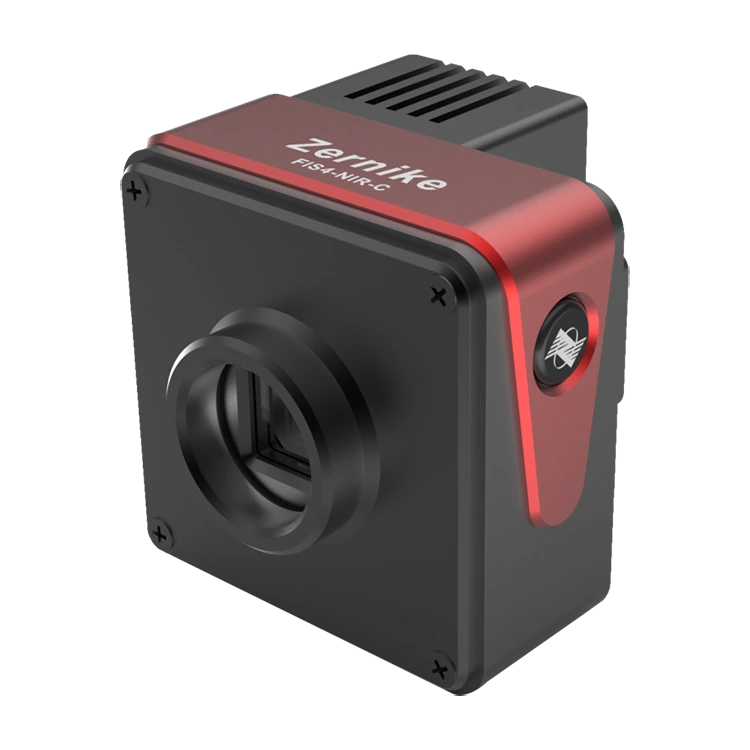

Các cảm biến mặt sóng FIS4 NIR-C của chúng tôi được thiết kế một cách chuyên nghiệp để đáp ứng nghiêm ngặt các tiêu chuẩn yêu cầu phân tích quang học có độ chính xác cao, cung cấp cho khách hàng của chúng tôi một công cụ đáng tin cậy để đảm bảo tầm cỡ của các sản phẩm và phương pháp vận hành của chúng. Bằng cách tích hợp liền mạch các cảm biến này vào khung hoạt động của họ, khách hàng của chúng tôi có thể tự tin dự đoán một sự tiến bộ đáng kể trong cả sự xuất sắc của sản phẩm và hiệu quả sản xuất.
Độ phân giải cao nổi bật và độ bao phủ bước sóng rộng của cảm biến mặt sóng Bojiong Fis4 NIR-C định vị nó là một công cụ vô song cho cả cuộc điều tra khoa học và thực hiện công nghiệp, đặc biệt là trong các kịch bản đòi hỏi phải đo lường tỉ mỉ và phân tích nghiêm ngặt. Cảm biến tinh vi này vượt trội trong việc tiến hành các phép đo mặt sóng chính xác cao kéo dài phạm vi bước sóng 900nm đến 1200nm, tự hào có độ phân giải 512x512 pixel đáng chú ý lên tổng số 262.144 điểm pha riêng biệt. Thiết kế của nó tích hợp chu đáo khả năng chống rung vốn có và đảm bảo sự ổn định mạnh mẽ trong các môi trường thực tế, tạo điều kiện cho các phép đo độ chính xác cao mà không yêu cầu các hệ thống kiểm soát môi trường cồng kềnh. Khả năng phục hồi nội tại này tối ưu hóa rõ rệt quy trình hoạt động và nâng cao đáng kể thông lượng đo lường tổng thể.
|
Loại nguồn sáng |
Laser liên tục laser laser xung ， LED, đèn halogen và các nguồn ánh sáng băng rộng khác |
|
Phạm vi bước sóng |
900nm ~ 1200nm |
|
Kích thước mục tiêu |
13,3mm × 13.3mm |
|
Độ phân giải không gian |
26 m m |
|
Độ phân giải đầu ra pha |
512 × 512 |
|
Độ chính xác tuyệt đối |
15nmrms |
|
Độ phân giải pha |
2nmrms |
|
Phạm vi động |
≥260μ m |
|
Tốc độ lấy mẫu |
30 khung hình / giây |
|
Tốc độ xử lý thời gian thực |
5Hz （ở độ phân giải đầy đủ） |
|
Loại giao diện |
CHẶT |
|
Kích thước |
70mm × 71mm × 68,5mm |
|
Cân nặng |
khoảng 380g |
|
Phương pháp làm lạnh |
Làm mát bán dẫn |
◆ 100% phát triển trong nước
◆ Tự thay đổi ánh sáng đơn, không yêu cầu ánh sáng tham khảo
◆ Phạm vi động lớn lên đến 260 μ m
◆ Phổ rộng 900nm ~ 1200nm băng tần
◆ Độ phân giải pha cao 2nm rms
◆ Điện trở rung cực mạnh, không cần phân lập rung quang
◆ với thiết kế ức chế rìa can thiệp laser
◆ Hỗ trợ dầm đối chiếu và dầm hội tụ NA lớn
◆ Sử dụng điện lạnh bán dẫn
Ứng dụng
Cảm biến mặt sóng Bojiong Fis4 NIR-C được sử dụng trong phép đo quang sai hệ thống quang học, hiệu chuẩn hệ thống quang học, đo phân phối mạng lưới vật liệu
|

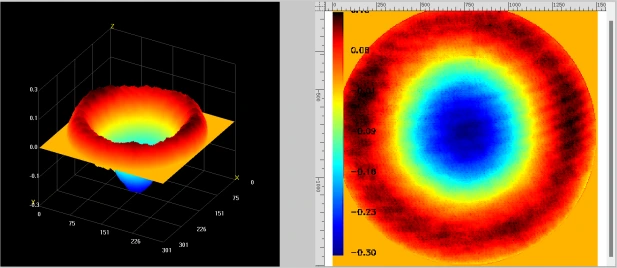

Ví dụ về phép đo quang sai của hệ thống quang học |

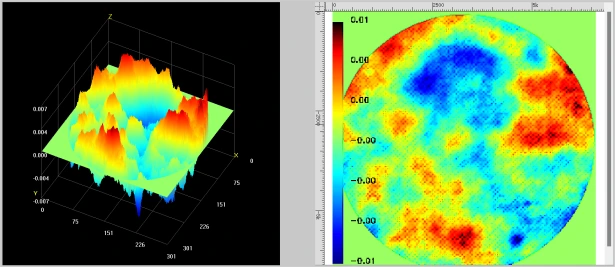

Đo mẫu phân phối mạng bên trong vật liệu |
|

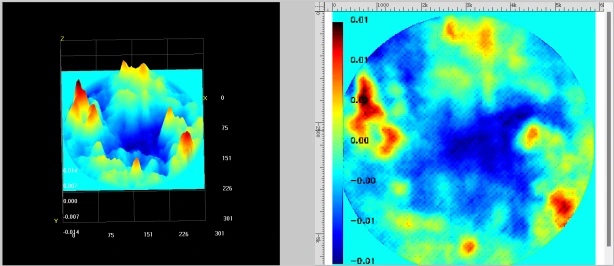

Ví dụ đo hiệu chuẩn hệ thống quang học |

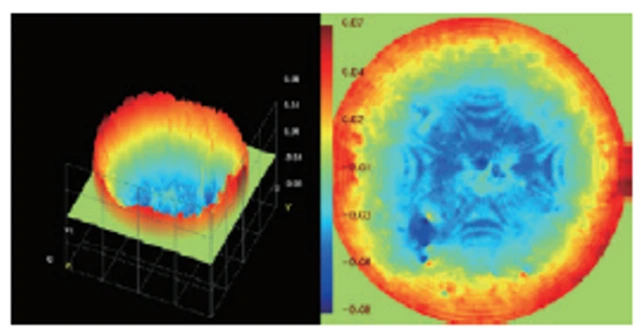

Ví dụ về phép đo mặt sóng metasurface
|
|

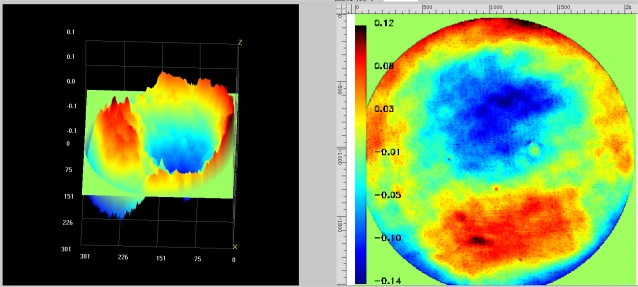

Ví dụ về phép đo mặt sóng Hyperlens
|
|
Bojiong Fis4 NIR-C (Bộ làm mát bán dẫn) Cảm biến sóng được phát triển bởi một nhóm các giáo sư từ Đại học Chiết Giang và Đại học Công nghệ Nanyang, Singapore. Nó có độ phân giải cực cao 512 × 512 (262144) điểm pha và có thể đạt được phép đo mặt sóng chính xác cao trong băng tần 900nm1200nm. Nó có thể được sử dụng để đo quang sai hệ thống quang học, hiệu chuẩn hệ thống quang học, phép đo phân phối mạng lưới vật liệu, metasurface, đo sóng Superlens, v.v.
FIS4 NIR-C kết hợp công nghệ nhiễu xạ bốn sóng được mã hóa ngẫu nhiên được cấp bằng sáng chế với camera hồng ngoại và can thiệp vào vị trí mặt phẳng hình ảnh phía sau. Nó có yêu cầu thấp cho sự kết hợp nguồn sáng và không yêu cầu thay đổi pha. Các hệ thống hình ảnh thông thường có thể đạt được phép đo giao thoa kế. Nó có khả năng chống rung cực cao và độ ổn định cực cao, và có thể đạt được phép đo độ chính xác ở cấp độ NM mà không cần phân lập rung.
