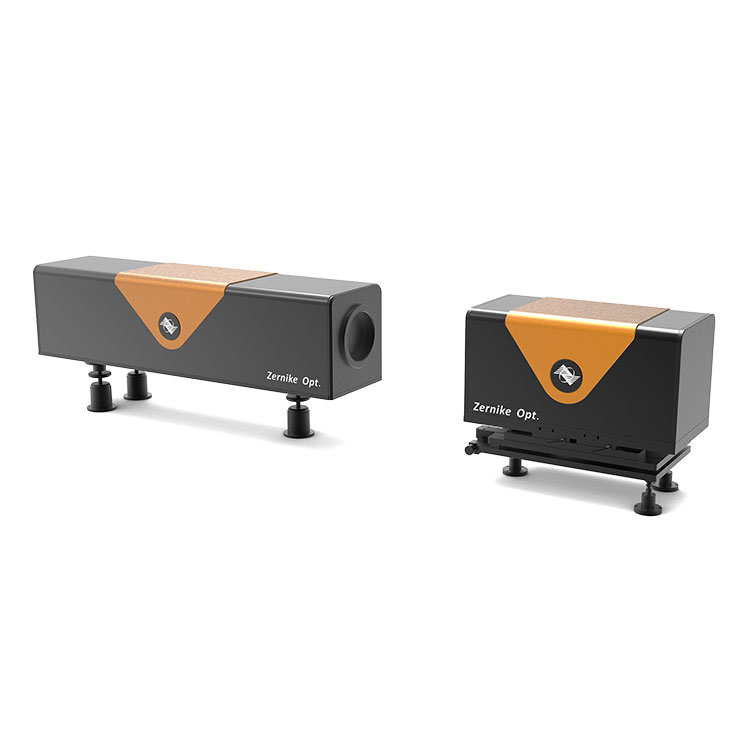

Trường dòng khí động học thoáng qua, một thiết bị phát hiện kỹ thuật số có khả năng chống nhiễu mạnh, độ phân giải cao và độ biến dạng lớn, được trang bị camera tốc độ cực cao. Nó cung cấp hỗ trợ mạnh mẽ cho việc thử nghiệm trong hầm gió, mô phỏng trường dòng chảy và nâng cao tính an toàn và hiệu quả của chuyến bay trên máy bay. BOJIONG đã phát triển cảm biến giao thoa bốn sóng bên ngoài với quyền sở hữu trí tuệ độc lập (model: FIS4-EX1), sử dụng hệ thống hình ảnh 4f để chụp ảnh cách tử được mã hóa trên máy ảnh chuyên dụng của người dùng thông qua quyền truy cập bên ngoài, từ đó đạt được các phép đo chính xác hơn.
tên sản phẩm |
Trường dòng khí động học nhất thời |
Bước sóng ứng dụng và nguồn sáng |
Ánh sáng nhìn thấy được 527nm |
Tần số hoạt động chính của xung |
1-1000Hz |
Đo lường hiệu quả tầm cỡ mặt sóng |
Không nhỏ hơnφ80mm |
Khoảng cách đối tượng |
1,5m ~ 4m |
Độ phân giải không gian của phép đo mặt sóng bị biến dạng |
1mm |
Phạm vi đo mặt sóng bị biến dạng |
±10λ |
Đo mặt sóng không chính xác |
RMS<(1/15)λ、PV>0,2λ |
Độ nhạy đo |
1/15 phút |
Pixel máy dò |
1280×1024 |
Hệ thống thu thập tần số khung hình |
Có thể lập trình, tốc độ khung hình tối đa không nhỏ hơn 450Hz |
Kiểm soát đồng bộ hóa lấy mẫu tốc độ cao |
Độ rộng xung laser<30ns Tín hiệu xung của nguồn sáng laser và tín hiệu thu của máy dò là cùng một bước Áp dụng giao diện chuẩn tín hiệu TTL |
[Chống nhiễu]
Hệ thống đo mặt sóng bị biến dạng khí động học dành cho dòng chảy tốc độ cao xung quanh trường dòng chảy sử dụng đường dẫn chung hiện đại với điều chế pha không gian Hệ thống giao thoa cắt, trong đó sóng mang tuyến tính có thể kiểm soát hiệu quả nhiễu môi trường bên ngoài
[Phát hiện kỹ thuật số với độ phân giải cao và độ biến dạng lớn]
Hệ thống thu nhận hình ảnh CCD được trang bị độ phân giải cao (1280×1024 pixel), truyền dữ liệu tốc độ cao để đạt được khả năng phát hiện kỹ thuật số có độ phân giải cao, độ phân giải cao - sóng mang tuyến tính cao - phát hiện biến dạng lớn. Gói chẩn đoán phía trước sóng tốc độ cao với kết quả đo lường khoa học và phong phú được cung cấp.
[Thu thập tín hiệu tốc độ cao]
Với laser DPSS cận hồng ngoại có thể thích ứng với cả trạng thái nhất thời và tích phân với khả năng thu tín hiệu liên tục và xung, có thể thực hiện được tín hiệu tốc độ cao, với tốc độ khung hình tối đa không dưới 450Hz. Một hệ thống thu thập tín hiệu đồng bộ bên ngoài được phát triển và trang bị để hoàn thành việc thu tín hiệu đồng bộ giữa trường dòng biến đổi mục tiêu và máy dò mục tiêu tốc độ cao.
Trường dòng khí động học thoáng qua BOJIONG này thích hợp để lấy mẫu máy ảnh có nhiều yêu cầu đặc biệt, hình ảnh huỳnh quang khác nhau trong lĩnh vực sinh học và trong lĩnh vực thu nhận hình ảnh tốc độ cao, máy ảnh sọc và nhiều máy ảnh tốc độ cao khác nhau sẽ được sử dụng.
Phát hiện chỉ số méo mặt sóng |
Các vân giao thoa trường dòng chảy của đĩa Mach được thu thập trong hầm gió |
Sơ đồ phát hiện cục bộ đĩa Mach |
Sơ đồ phát hiện cục bộ đĩa Mach |
|
|
|
|
Mô-đun phần mềm chuyên nghiệp
◆Hiển thị thu thập động theo thời gian thực, dễ dàng quan sát các thay đổi dạng sóng 3D một cách linh hoạt
◆ Giao diện phần mềm thân thiện bao gồm hiển thị địa hình 3D, hiển thị bản đồ đường viền, PV, RMS, POW và hiển thị số khác
◆Khu vực đo có thể được tự do lựa chọn hình tròn và hình vuông và có thể tự do điều chỉnh sau khi lựa chọn
◆Nó có thể đo đường cong giá trị chiều cao và tính toán độ nhám vùng và các thông số số khác bằng cách kéo dây

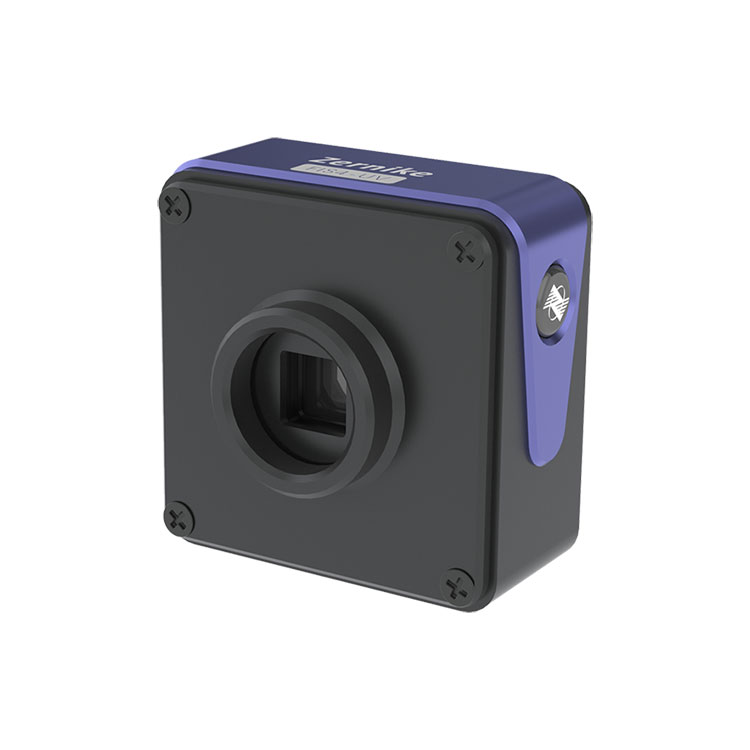

Trường dòng khí động lực tức thời BOJIONG được phát triển bởi nhóm giáo sư từ Đại học Chiết Giang và Đại học Công nghệ Nanyang của Singapore, với công nghệ được cấp bằng sáng chế trong nước, kết hợp nhiễu xạ và giao thoa để đạt được giao thoa cắt ngang bốn sóng phổ biến, với độ nhạy phát hiện và khả năng chống rung vượt trội hiệu suất và có thể nhận ra phép đo giao thoa động thời gian thực và tốc độ cao mà không cần cách ly rung. Phép đo thời gian thực hiển thị tốc độ khung hình trên 10 khung hình. Đồng thời, cảm biến FIS4 có độ phân giải pha cực cao 512×512 (260.000 điểm pha), dải đo bao phủ 200nm~15μm, độ nhạy đo đạt 2nm và độ lặp lại đo tốt hơn 1/1000λ ( RMS). Nó có thể được sử dụng để phân tích chất lượng chùm tia laser, phát hiện trường dòng plasma, đo thời gian thực phân bố trường dòng tốc độ cao, đánh giá chất lượng hình ảnh của hệ thống quang học, đo cấu hình vi mô và chụp ảnh pha định lượng của tế bào sinh học.
