Cảm biến mặt sóng gần hồng ngoại FIS4 (phiên bản lạnh) 900-1200nm

Cảm biến mặt sóng gần hồng ngoại FIS4 (phiên bản lạnh) 900-1200nm

CácBojiong Cảm biến mặt sóng FIS4 NIR-C 900-1200nmđược thiết kế cho các ứng dụng quang hồng ngoại đòi hỏi. Nó tích hợp một hệ thống làm mát bán dẫn có độ chính xác cao trên cảm biến mặt sóng gần hồng ngoại FIS4. Điều này tích cực ổn định nhiệt độ máy dò lõi dưới -10 ° C xung quanh, triệt tiêu đáng kể dòng điện tối và nhiễu nhiệt và đạt được độ ổn định đo cực cao là 2nm RMS. Bao gồm dải cận hồng ngoại 900, 12001200NM, cảm biến tự hào có độ phân giải không gian cực cao 512 × 512 và phạm vi động rộng ≥260μM, cho phép phân tích rõ ràng sự biến dạng của sóng và phân bố pha của các thiết bị laser trong các thiết bị silicon, và các thiết bị silicon trong các thiết bị silicon.

Bojiong FIIS4 NIR-C Cảm biến mặt sóng900-1200nm Giới thiệu

CácBojiong Cảm biến mặt sóng gần hồng ngoại FIS4 (phiên bản lạnh) 900-1200nmlà thế hệ thiết bị kiểm tra quang học chính xác cao của công ty chúng tôi, với khả năng chống rung tuyệt vời và khả năng đo sóng theo thời gian thực. Cảm biến mặt sóng FIS4 NIR-C tuân thủ hệ thống quản lý chất lượng ISO 9001 nghiêm ngặt và được chứng nhận bởi Viện Điện học Trung Quốc (NIM). Nó đi kèm với bảo hành một năm. Cảm biến mặt sóng FIS4 NIR-C sử dụng thiết kế quang học giao thoa thông thường và thuật toán tái cấu trúc mặt sóng thời gian thực để đạt được phép đo sóng chính xác cao mà không cần thay đổi pha, làm cho nó phù hợp với nhiều nghiên cứu khoa học và ứng dụng công nghiệp đòi hỏi.

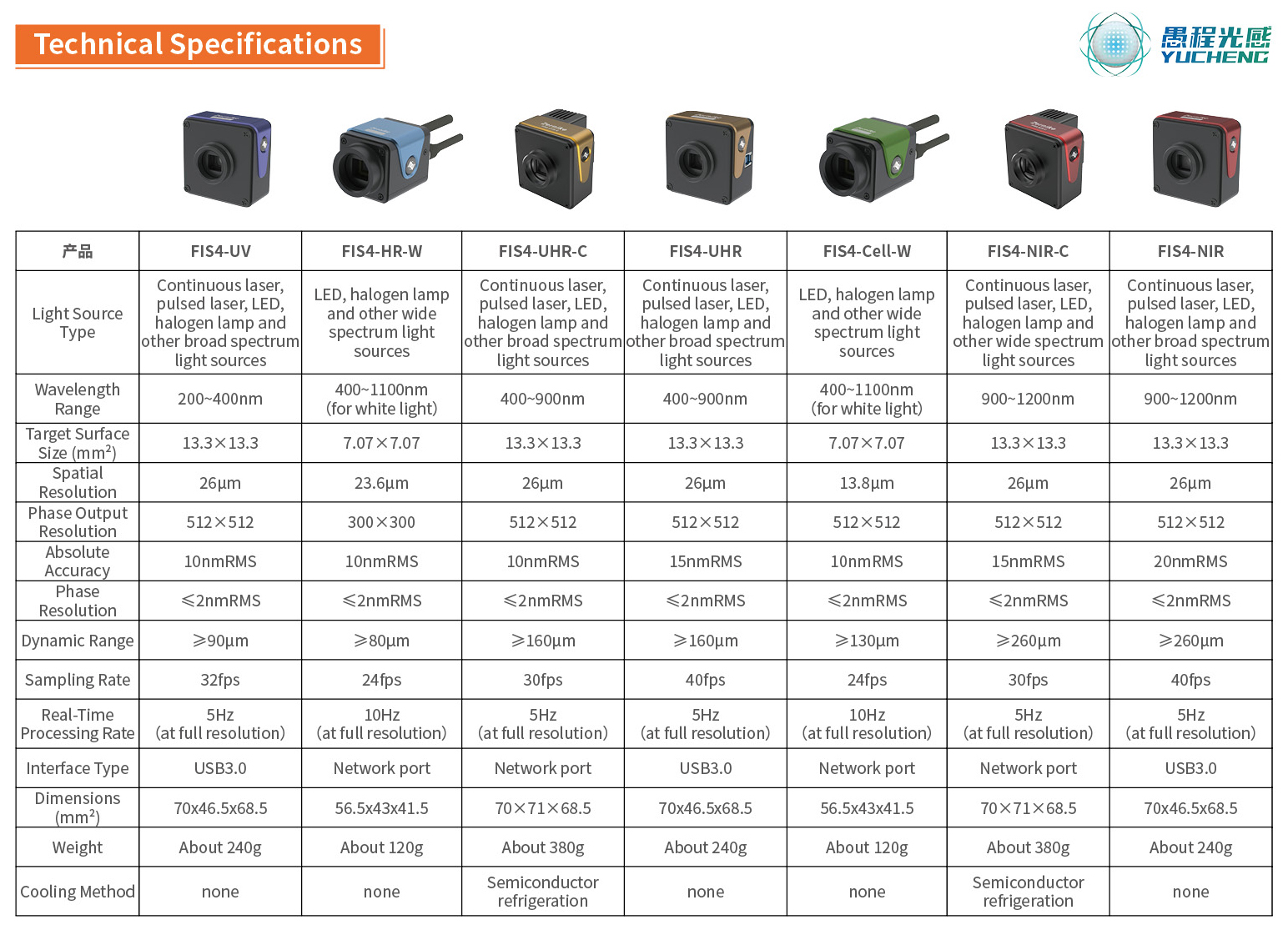

Bojiong Cảm biến mặt sóng FIS4 NIR-C 900-1200nm Tham số (đặc điểm kỹ thuật)

Bojiong Cảm biến mặt sóng FIS4 NIR-C 900-1200nm Tính năng và ứng dụng

Kể từ năm 2006, nhóm của Giáo sư Yang Yongying tại Đại học Chiết Giang đã phát triển thành công cảm biến mặt sóng FIS4 Spectrum Fis4, dựa trên cấu trúc giao thoa kế đường nối chung và thuật toán tái tạo sóng thời gian thực. Sau 17 năm nghiên cứu liên tục, sản phẩm này cung cấp những lợi thế chính sau:

· Điện trở rung tuyệt vời, không cần nền tảng cách ly rung;

· Độ nhạy ở cấp độ nanomet, với độ nhạy đo mặt sóng đạt tới 2nm RM;

· Thiết kế đường dẫn quang học tích hợp, bằng cách sử dụng cấu trúc đường dẫn đơn, không cần đường dẫn quang học tham chiếu;

· Hoạt động thân thiện với người dùng;

· Compact và di động, dễ mang theo, phù hợp cho các tích hợp và ứng dụng tại chỗ khác nhau

CácCảm biến mặt sóng gần hồng ngoại FIS4 (phiên bản lạnh) 900-1200nmđược thiết kế để kiểm tra và đo lường quang học có độ chính xác cao, phù hợp cho kiểm tra công nghiệp, nghiên cứu khoa học và các ứng dụng quốc phòng. Với độ phân giải cao 512 × 512 (262.144) điểm pha, cảm biến đạt được phép đo mặt sóng chính xác cao trên phạm vi phổ rộng 900 thép1200nm và hỗ trợ màn hình 3D thời gian thực ở mức 10 khung hình mỗi giây ở độ phân giải đầy đủ. Các ứng dụng điển hình bao gồm phân tích quang sai hệ thống quang học, hiệu chuẩn quang học, phát hiện phân phối mạng lưới vật liệu, đặc tính sóng metasurface và metalens, v.v., cung cấp các công cụ đáng tin cậy để đo lường quang học cao cấp.

Bojiong Cảm biến mặt sóng FIS4 NIR-C 900-1200nm  Ứng dụng

Bojiong Cảm biến mặt sóng FIS4 NIR-C 900-1200nm Chi tiết

CácCảm biến mặt sóng gần hồng ngoại FIS4 (phiên bản lạnh) 900-1200nmSử dụng công nghệ nhiễu xạ bốn sóng được mã hóa ngẫu nhiên được cấp bằng sáng chế, tận dụng nguồn ánh sáng đơn để đạt được sự tự giao dịch của mặt sóng được đo, với sự can thiệp xảy ra ở mặt phẳng hình ảnh phía sau. Công nghệ này làm giảm đáng kể sự phụ thuộc vào sự kết hợp nguồn ánh sáng, loại bỏ sự cần thiết của bộ chuyển động pha và cho phép giao thoa kế có độ chính xác cao khi kết hợp với hệ thống hình ảnh tiêu chuẩn. So với các cảm biến truyền thống của Hartmann dựa trên các mảng microlens, cảm biến mặt sóng FIS4 NIR-C vượt trội so với giao thoa kế chùm kép truyền thống, mang lại lợi thế hiệu suất đáng kể trong nhiều lĩnh vực: điểm pha độ phân giải cao hơn, khả năng thích ứng của dải hoạt động rộng hơn, trong khi cung cấp giải pháp thay đổi chi phí cao hơn.

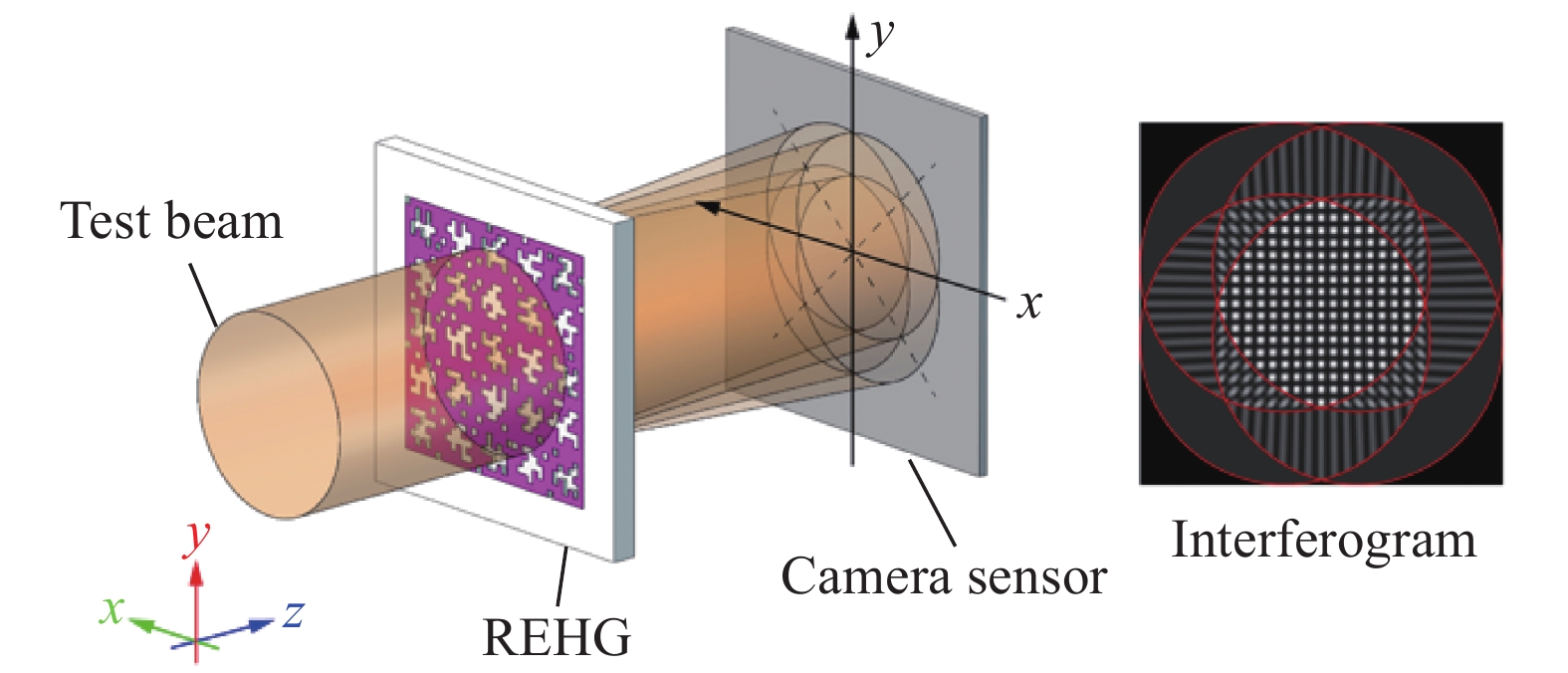

Hình.1.Phase Nguyên tắc hình ảnh dựa trên nhiễu cắt bên bốn sóng bằng cách sử dụng cách tử lai được mã hóa ngẫu nhiên (RehG)

Hình.2

CácCảm biến mặt sóng FIS4là một công cụ tuyệt vời trong các lĩnh vực nghiên cứu khoa học và kiểm tra công nghiệp. Nó khéo léo kết hợp nhiều lợi thế như nhỏ gọn, ổn định cao, độ phân giải thời gian tuyệt vời và khả năng tương thích hệ thống tốt, làm cho nó trở thành một công cụ cốt lõi trong các lĩnh vực liên quan.

Về mặt ứng dụng, lịch sử phát triển của nó chứng kiến ​​khả năng thích ứng và khả năng mở rộng mạnh mẽ của nó. Ban đầu,Cảm biến mặt sóng FIS4chủ yếu được sử dụng cho các nhiệm vụ kiểm tra cơ bản trong các hội thảo quang học. Ví dụ, trong phân tích chất lượng của các thành phần quang học, nó có thể đánh giá chính xác liệu chất lượng thành phần có đáp ứng các tiêu chuẩn hay không, tận dụng khả năng phát hiện độ chính xác cao của nó. Trong chẩn đoán chùm tia laser, nó có thể phân tích tỉ mỉ các thông số khác nhau của chùm tia laser, cung cấp một cơ sở đáng tin cậy để tối ưu hóa và điều chỉnh tiếp theo. Hơn nữa, trong lĩnh vực kiểm soát quang học thích ứng, nó cũng đóng một vai trò quan trọng, tạo điều kiện cho việc kiểm soát quang học chính xác.

Ngày nay, phạm vi ứng dụng củaCảm biến mặt sóng FIS4đã được mở rộng mở rộng. Trong lĩnh vực hình ảnh kính hiển vi sinh học, nó cho phép các nhà nghiên cứu quan sát các cấu trúc sinh học rõ ràng hơn. Trong theo dõi hạt nano, nó có thể theo dõi chính xác quỹ đạo chuyển động và thông tin chính khác của các hạt nano. Trong công việc đo lường metasurface, nó cung cấp dữ liệu đo chính xác, tạo điều kiện cho nghiên cứu chuyên sâu. Trong các lĩnh vực khác nhau như đặc tính nhiệt động, nó cũng cho thấy giá trị không thể thiếu.

Từ quan điểm của các đặc điểm cấu trúc,Cảm biến mặt sóng FIS4Tự hào với một thiết kế nhỏ gọn và tinh tế, cho phép nó dễ dàng tích hợp vào các hệ thống kính hiển vi hiện có và mở rộng đáng kể các kịch bản ứng dụng của nó. Ngoài ra, nó có khả năng chống rung tuyệt vời, đảm bảo độ chính xác đo lường ngay cả trong môi trường bên ngoài khắc nghiệt. Điều này đảm bảo rằng kết quả phát hiện không bị ảnh hưởng bởi nhiễu bên ngoài, cung cấp sự ổn định và độ tin cậy.

Điều đáng nói là chức năng hình ảnh tiếp xúc đơn củaCảm biến mặt sóng FIS4là rất thuận lợi, đặc biệt là để ghi lại các quy trình động nhanh. Trong lĩnh vực nghiên cứu y sinh, với chức năng này, nó đã đạt được thành công quan sát thời gian thực có độ phân giải cao, không có nhãn của các tế bào sống khác nhau như COS-7, HT1080, RPE, CHO, HEK và tế bào thần kinh, cung cấp một công cụ quan sát mạnh mẽ cho nghiên cứu y sinh.

Ngoài ra, cảm biến này hỗ trợ hình ảnh độ trễ pha có độ tương phản cao, cho phép hình dung rõ ràng các cấu trúc dị hướng như sợi collagen và cytoskeletons, cung cấp một cơ sở hình ảnh rõ ràng cho nghiên cứu chuyên sâu về các cấu trúc sinh học liên quan. Hơn nữa, phạm vi ứng dụng của nó đã được mở rộng hơn nữa thành hình ảnh pha trong các dải bước sóng X-quang, giữa hồng ngoại và hồng ngoại dài, cho thấy giá trị đáng kể trong phân tích metasurfaces và vật liệu hai chiều và thúc đẩy tiến trình nghiên cứu hiệu quả trong các trường biên giới này.
