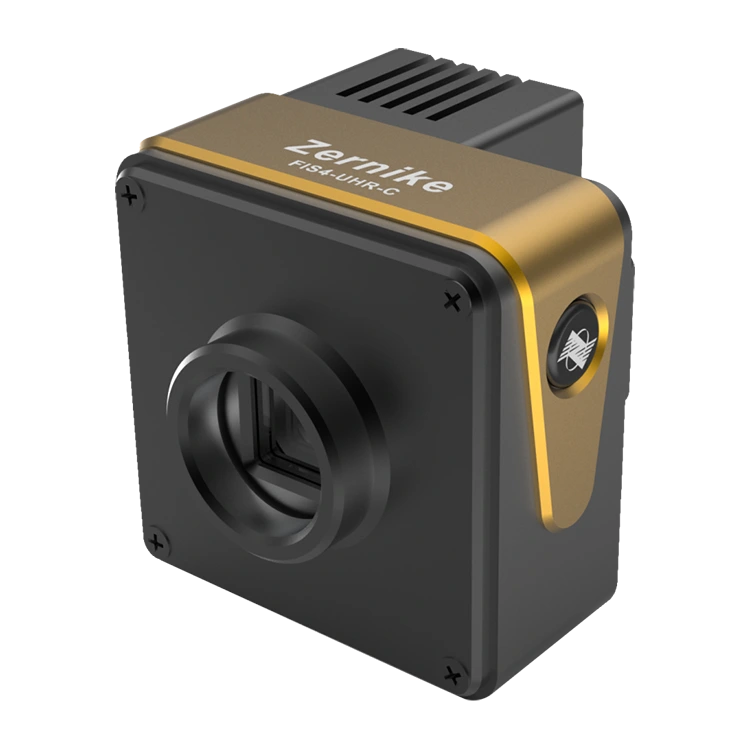

Trong lĩnh vực cảm biến mặt sóng, máy dò sóng Bojiong FIS4 UHR- c
Đại diện cho một bước nhảy vọt công nghệ quan trọng. So với các cảm biến mảng microlens truyền thống Hartmann, Bojiong không chỉ đạt được một bước đột phá đáng kể về số lượng điểm pha, cung cấp độ phân giải tốt hơn và các tính năng chi tiết phong phú hơn, mà còn thể hiện hiệu suất cao hơn trong băng thông thích ứng và phạm vi động. Điều này có nghĩa là máy dò đầu sóng Bojiong Fis4 UHR-c có khả năng xử lý một phạm vi đo lường rộng hơn và phức tạp hơn và điều kiện môi trường, mang lại cho người dùng sự linh hoạt và ứng dụng đo lường chưa từng thấy.
Độ phân giải định nghĩa cực cao của cảm biến Bojiong đạt tới 512 × 512 (262.144 điểm pha), được bổ sung bởi phản ứng quang phổ rộng từ 400 đến 900 nanomet, đảm bảo độ chính xác cao và độ tin cậy trong các điều kiện quang học khác nhau. Hơn nữa, nó hỗ trợ hiển thị 5 khung hình có kết quả 3D thời gian thực có độ phân giải đầy đủ, cung cấp cho người dùng phản hồi đo lường ngay lập tức, tăng cường đáng kể hiệu quả làm việc. Chọn máy dò mặt sóng Bojiong Fis4 UHR- C có nghĩa là chọn dung dịch cảm biến mặt sóng với độ phân giải cao hơn, phạm vi rộng hơn và hiệu quả cao hơn.
|
Loại nguồn sáng |
Laser liên tục laser laser xung ， LED, đèn halogen và các nguồn ánh sáng băng rộng khác |
|
Phạm vi bước sóng |
400nm ~ 900nm |
|
Kích thước mục tiêu |
13,3mm × 13.3mm |
|
Độ phân giải không gian |
26 m m |
|
Độ phân giải đầu ra pha |
512 × 512 |
|
Độ chính xác tuyệt đối |
10nmrms |
|
Độ phân giải pha |
2nmrms |
|
Phạm vi động |
≥160μ m |
|
Tốc độ lấy mẫu |
30 khung hình / giây |
|
Tốc độ xử lý thời gian thực |
5Hz （ở độ phân giải đầy đủ） |
|
Loại giao diện |
CHẶT |
|
Kích thước |
70mm × 71mm × 68,5mm |
|
Cân nặng |
khoảng 380g |
|
Phương pháp làm lạnh |
Làm mát bán dẫn |
◆ 100% phát triển trong nước
◆ Độ phân giải cực cao 512 × 512 (262144) điểm pha
◆ Tự thay đổi ánh sáng đơn, không yêu cầu ánh sáng tham khảo
◆ Phổ rộng 400nm ~ 900nm băng tần
◆ Độ phân giải pha cao 2nm rms
◆ Điện trở rung cực mạnh, không cần phân lập rung quang
◆ với thiết kế ức chế rìa can thiệp laser
◆ Hỗ trợ dầm đối chiếu và dầm hội tụ NA lớn
◆ Sử dụng điện lạnh bán dẫn
Máy dò sóng Bojiong Fis4 UHR-C được sử dụng trong phát hiện mặt sóng tia laser, quang học thích ứng, đo hình dạng bề mặt, hiệu chuẩn hệ thống quang học, phát hiện cửa sổ quang học, mặt phẳng quang, đo hình dạng bề mặt hình cầu, phát hiện độ nhám bề mặt.
|

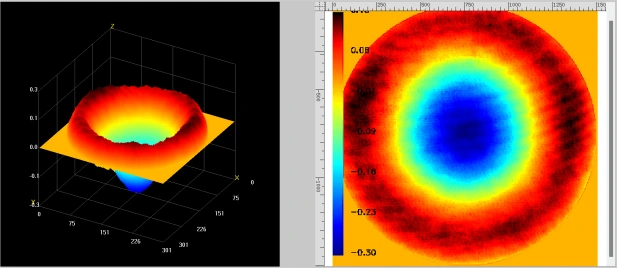

phát hiện mặt sóng chùm tia laser |

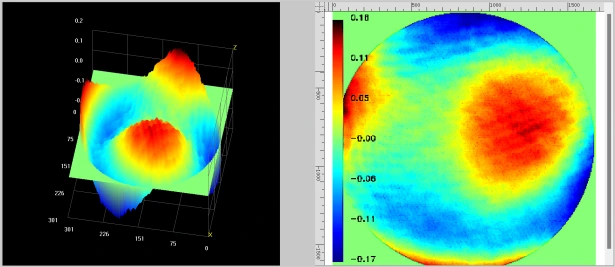

Đo lường hình dạng bề mặt phẳng quang học |
|

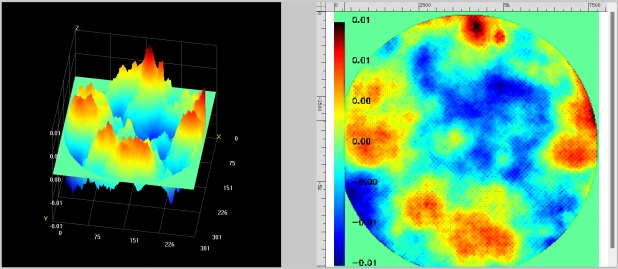

Đo lường hình dạng hình cầu quang học |

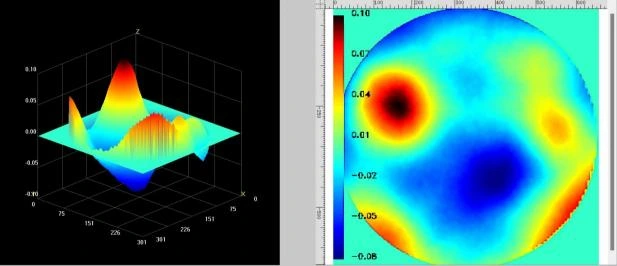

Đo lường quang sai các hệ thống quang học |
|

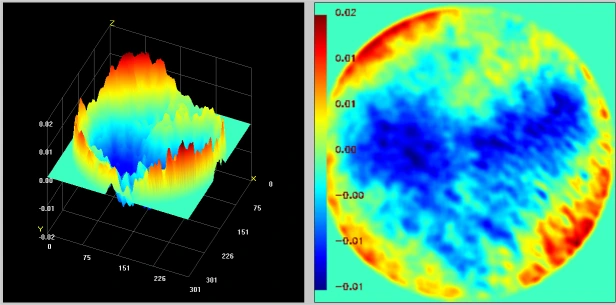

Phát hiện mảnh cửa sổ quang học |

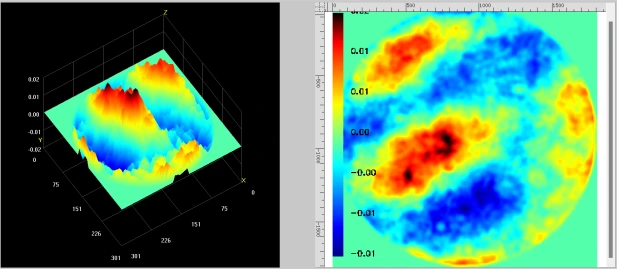

Đo phân phối mạng bên trong vật liệu |
|

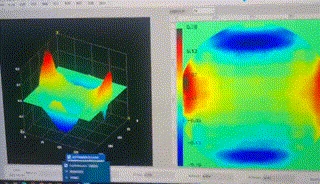

Quang học thích ứng - Phản hồi phát hiện mặt sóng ở chế độ Zernike |
|
Máy dò sóng Bojiong FIS4 UHR-C được phát triển bởi một nhóm các giáo sư từ Đại học Chiết Giang và Đại học Công nghệ Nanyang, Singapore. Nó nhằm mục đích hỗ trợ nghiên cứu khoa học và phát triển bối cảnh công nghiệp có độ chính xác cao. Độ phân giải cao hơn có thể cung cấp thông tin chi tiết hơn trong phát hiện sóng. Độ phân giải cực cao 512 × 512 (262144) Các điểm pha, Phản ứng phổ rộng 400-900nm, 5 khung hình của kết quả 3D thời gian thực có độ phân giải đầy đủ Micro-Contour, vv Công nghệ nhiễu xạ bốn sóng được mã hóa ngẫu nhiên được cấp bằng sáng chế được sử dụng để đạt được sự tự can thiệp của sóng đơn kênh. Sự can thiệp xảy ra ở vị trí mặt phẳng hình ảnh phía sau. Các yêu cầu kết hợp của nguồn sáng là thấp và không cần sự thay đổi pha. Các hệ thống hình ảnh thông thường có thể đạt được đo lường nhiễu. Nó có khả năng chống sốc cực cao và độ ổn định cực cao, và có thể đạt được phép đo độ chính xác ở mức độ nanomet mà không cần phân lập rung. So với cảm biến mảng microlens Hartmann, nó có nhiều điểm pha hơn, phạm vi dải thích ứng rộng hơn, phạm vi động lớn hơn và giá thấp hơn.
