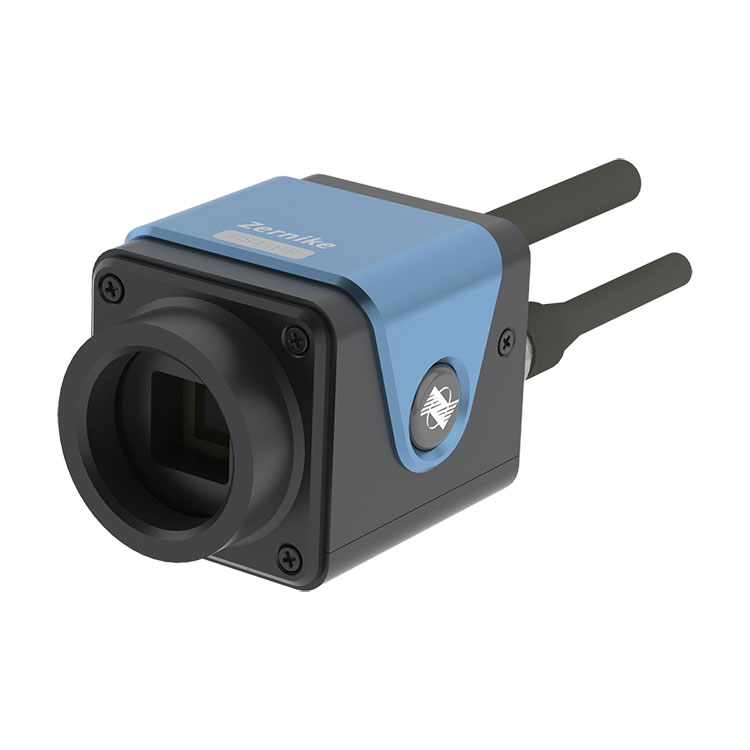

Cảm biến mặt sóng có độ phân giải cao

Trong lĩnh vực phát hiện quang học, BOJIONG Optoelectronics đã phát triển Cảm biến mặt sóng có độ phân giải cao, thiết lập tiêu chuẩn ngành. Là nhà sản xuất và cung cấp máy phân tích mặt sóng có độ phân giải cao hàng đầu tại Trung Quốc, chúng tôi không chỉ sở hữu kiến thức chuyên môn sâu sắc mà còn cam kết cung cấp độ chính xác và độ tin cậy cao nhất. Chúng tôi mời khách hàng từ khắp nơi trên thế giới cùng chung tay với chúng tôi để khám phá những lĩnh vực mới trong lĩnh vực phát hiện quang học. Với công nghệ cảm biến mặt sóng có độ phân giải cao, chúng tôi sẽ giúp sản phẩm của bạn đạt đến tầm cao mới về độ chính xác và hiệu suất, mang lại sự phát triển đôi bên cùng có lợi.

Gửi yêu cầu

Mô tả Sản phẩm

Cảm biến mặt sóng có độ phân giải cao, hiển thị 10 khung hình kết quả 3D có độ phân giải đầy đủ trong thời gian thực, tự hào có độ phân giải cao 300×300 (90.000) điểm pha và phản hồi quang phổ rộng từ 400-1100nm. Nó phù hợp cho các ứng dụng như phát hiện mặt sóng chùm tia laser, quang học thích ứng, hiệu chuẩn hệ thống quang học, kiểm tra cửa sổ quang học, đo hình dạng của các bề mặt phẳng quang học, đo hình dạng bề mặt hình cầu, độ nhám bề mặt và phát hiện cấu hình vi mô bề mặt, mang lại một giải pháp lý tưởng công cụ để cảm biến và đo lường mặt sóng.

Thông số kỹ thuật của mặt hàng:

Tên sản phẩm	Cảm biến mặt sóng có độ phân giải cao
Dải bước sóng	400nm~1100nm
Kích thước mục tiêu	7,07mm × 7,07mm
Độ phân giải không gian	23,6μm
Pixel hình ảnh	2048×2048
Độ phân giải đầu ra pha	300×300(90000pixel)
Độ phân giải pha	＜2nmRMS
Độ chính xác tuyệt đối	10nmRMS
Dải động	110μm(150lm)
Tốc độ lấy mẫu	24 khung hình/giây
Tốc độ xử lý thời gian thực	10Hz (Ở độ phân giải đầy đủ)
Loại giao diện	CHẶT
Kích thước	56,5mm × 43mm × 41,5mm
Cân nặng	khoảng 120g

Tính năng của cảm biến mặt sóng độ phân giải cao BOJIONG

◆Hỗ trợ các chùm chuẩn trực và các chùm hội tụ NA lớn

◆Độ phân giải cao 300×300 (90000) điểm pha

◆Tự nhiễu ánh sáng một kênh, không cần gương tham chiếu

◆Băng tần rộng 400nm~1100nm

◆2nm RMS độ phân giải pha cao

◆Khả năng chống rung cực cao, không cần cách ly rung quang học

◆Đạt được việc xây dựng đường dẫn ánh sáng giao thoa đơn giản và nhanh chóng

Ứng dụng của cảm biến mặt sóng độ phân giải cao BOJIONG

Cảm biến mặt sóng có độ phân giải cao BOJIONG này được sử dụng trong phát hiện mặt sóng chùm tia laze, quang học thích ứng, đo hình dạng bề mặt, hiệu chuẩn hệ thống quang học, phát hiện cửa sổ quang học, mặt phẳng quang học, đo hình dạng bề mặt hình cầu, phát hiện độ nhám bề mặt

phát hiện mặt sóng chùm tia laser

Đo hình dạng bề mặt phẳng quang học

Đo hình dạng bề mặt hình cầu quang học

Đo quang sai của hệ thống quang học

Phát hiện mảnh cửa sổ quang học

Đo sự phân bố mạng bên trong vật liệu

Quang học thích ứng - phản hồi phát hiện mặt sóng ở chế độ Zernike

Chi tiết về cảm biến mặt sóng có độ phân giải cao BOJIONG

Cảm biến mặt sóng có độ phân giải cao BOJIONGH được phát triển bởi nhóm giáo sư từ Đại học Chiết Giang và Đại học Công nghệ Nanyang của Singapore, với công nghệ được cấp bằng sáng chế trong nước, nó kết hợp nhiễu xạ và giao thoa để đạt được giao thoa cắt ngang bốn sóng phổ biến, với độ nhạy phát hiện và khả năng chống rung vượt trội hiệu suất và có thể nhận ra phép đo giao thoa động thời gian thực và tốc độ cao mà không cần cách ly rung. Phép đo thời gian thực hiển thị tốc độ khung hình trên 10 khung hình. Đồng thời, cảm biến FIS4 có độ phân giải pha cực cao 512×512 (260.000 điểm pha), dải đo bao phủ 200nm~15μm, độ nhạy đo đạt 2nm và độ lặp lại đo tốt hơn 1/1000λ ( RMS). Nó có thể được sử dụng để phân tích chất lượng chùm tia laser, phát hiện trường dòng plasma, đo thời gian thực phân bố trường dòng tốc độ cao, đánh giá chất lượng hình ảnh của hệ thống quang học, đo cấu hình vi mô và chụp ảnh pha định lượng của tế bào sinh học.

FIS4 Thông số kỹ thuật của từng dòng sản phẩm

Sản phẩm	FIS4-UV	FIS4-HR	ĐỒNG HỒ FIS4	FIS4-HS	Tế bào FIS4	FIS4-NIR
Dải bước sóng	200 ~ 450nm	400 ~ 1100nm	400 ~ 1100nm	400 ~ 1100nm	400 ~ 1100nm	900 ~ 1200nm
Kích thước mục tiêu mm2	13,3×13,3	7,07×7,07	13,3×13,3	10,24×10,24	7,07×7,07	13,3×13,3
Độ phân giải không gian	26μm	23,6μm	26μm	24,4μm	23,6μm	26μm
Pixel hình ảnh	-	2048×2048	-	-	2048×2048	-
Độ phân giải đầu ra pha	512×512 （262144pixel）	300×300(90000pixel)	512×512(262144pixel)	420×420(176400pixel)	300×300(90000pixel)	512×512(262144pixel)
Độ phân giải pha	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
Độ chính xác tuyệt đối	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
Dải động	90μm （256 phút）	110μm （150 phút）	162μm （256 phút）	132μm （210 phút）	110μm （150 phút）	270μm （256 phút）
Tốc độ lấy mẫu	32 khung hình/giây	24 khung hình/giây	45 khung hình/giây	107 khung hình/giây	24 khung hình/giây	45 khung hình/giây
Tốc độ xử lý thời gian thực	10Hz (Giải pháp đầy đủ)	10Hz (Giải pháp đầy đủ)	10Hz (Giải pháp đầy đủ)	10Hz (Độ phân giải đầy đủ) Hỗ trợ xử lý hàng loạt bị trì hoãn	10Hz (Giải pháp đầy đủ)	10Hz (Giải pháp đầy đủ)
Loại giao diện	USB3.0	CHẶT	USB3.0	CHẶT	CHẶT	USB3.0
Giao diện bên ngoài	-	-	-	-	cổng C	-
Kích thước mm2	70x46,5x68,5	56,5x43x41,5	70x46,5x68,5	56,5x43x41,5	56,5x43x41,5	70x46,5x68,5
cân nặng	khoảng 240g	khoảng 120g	khoảng 240g	khoảng 120g	khoảng 120g	khoảng 240g
