Cảm biến mặt sóng có độ phân giải cực cao
  • Cảm biến mặt sóng có độ phân giải cực caoCảm biến mặt sóng có độ phân giải cực cao

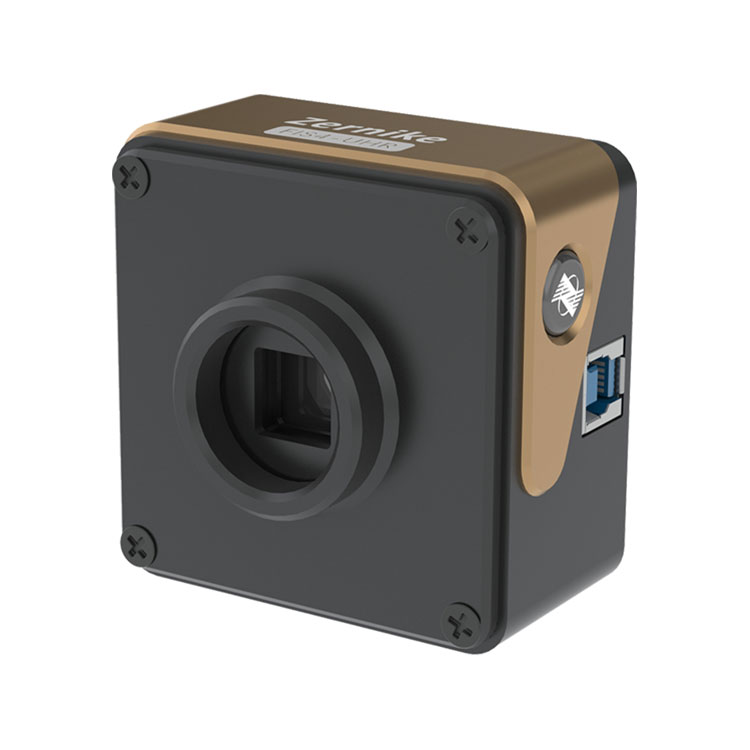

Cảm biến mặt sóng có độ phân giải cực cao

Trong nhiều thập kỷ, BOJIONG đã đi đầu trong công nghệ phát hiện nhiễu sóng. Với việc không ngừng theo đuổi sự đổi mới, chúng tôi tự hào giới thiệu sản phẩm mới nhất của mình: Cảm biến mặt sóng có độ phân giải cực cao. Thiết bị tiên tiến này đã được thiết kế tỉ mỉ để vượt qua nhu cầu khắt khe của thị trường, thiết lập một chuẩn mực mới về độ chính xác và độ tin cậy.


Cảm biến mặt sóng có độ phân giải cực cao, với độ phân giải cực cao 512×512, đạt được độ chính xác ở cấp độ nanomet trong dữ liệu, đảm bảo phạm vi bao phủ toàn diện cho phân tích chi tiết. Phạm vi đáp ứng phổ rộng của nó từ 400 đến 1100 nanomet khiến nó phù hợp với nhiều nguồn sáng khác nhau. Ngoài ra, nó còn cung cấp khả năng hiển thị kết quả 3D có độ phân giải đầy đủ theo thời gian thực với tốc độ 10 khung hình/giây, cung cấp chế độ xem động và tức thì về dữ liệu mặt sóng. Điều này làm cho nó trở thành một giải pháp toàn diện cho nhu cầu đo lường và cảm biến mặt sóng.



Thông số kỹ thuật của mặt hàng:


tên sản phẩm

Cảm biến mặt sóng có độ phân giải cực cao

Dải bước sóng

400nm~1100nm

Kích thước mục tiêu

7,07mm × 7,07mm

Độ phân giải không gian

23,6μm

Độ phân giải lấy mẫu

2048×2048

Độ phân giải pha

300×300(90000pixel)

Độ chính xác tuyệt đối

<2nmRMS

Dải động

10nmRMS

Tốc độ lấy mẫu

110μm(150lm)

Tốc độ xử lý thời gian thực

24 khung hình/giây

Loại giao diện

10Hz (Ở độ phân giải đầy đủ)

Kích thước

CHẶT

Cân nặng

56,5mm × 43mm × 41,5mm

Dải bước sóng

khoảng 120g



Tính năng của cảm biến mặt sóng độ phân giải cực cao BOJIONG





◆Độ phân giải cực cao 512×512 (262144) điểm pha

◆Tự nhiễu ánh sáng một kênh, không cần ánh sáng tham chiếu

◆Giống như hình ảnh, việc xây dựng đường dẫn quang học dễ dàng và nhanh chóng

◆Băng tần rộng 400nm~1100nm

◆2nm RMS độ phân giải pha cao

◆Khả năng chống rung cực cao, không cần cách ly rung quang học

◆Hỗ trợ các chùm chuẩn trực và các chùm hội tụ NA lớn



 Ứng dụng của cảm biến mặt sóng có độ phân giải cực cao BOJIONG



Cảm biến mặt sóng có độ phân giải siêu cao BOJIONG này được sử dụng trong phát hiện mặt sóng chùm tia laser, quang học thích ứng, đo hình dạng bề mặt, hiệu chuẩn hệ thống quang học, phát hiện cửa sổ quang học, mặt phẳng quang học, đo hình dạng bề mặt hình cầu, phát hiện độ nhám bề mặt.



phát hiện mặt sóng chùm tia laser

Đo hình dạng bề mặt phẳng quang học

Đo hình dạng bề mặt hình cầu quang học

Đo quang sai của hệ thống quang học

Phát hiện mảnh cửa sổ quang học

Đo sự phân bố mạng bên trong vật liệu

Quang học thích ứng - phản hồi phát hiện mặt sóng ở chế độ Zernike





Chi tiết về cảm biến mặt sóng có độ phân giải cực cao BOJIONG



Cảm biến mặt sóng có độ phân giải siêu cao BOJIONGU được phát triển bởi nhóm giáo sư từ Đại học Chiết Giang và Đại học Công nghệ Nanyang của Singapore, với công nghệ được cấp bằng sáng chế trong nước, cảm biến này kết hợp nhiễu xạ và giao thoa để đạt được giao thoa cắt ngang bốn sóng phổ biến, với độ nhạy phát hiện vượt trội và hiệu suất chống rung và có thể nhận ra phép đo giao thoa động tốc độ cao và thời gian thực mà không cần cách ly rung. Phép đo thời gian thực hiển thị tốc độ khung hình trên 10 khung hình. Đồng thời, cảm biến FIS4 có độ phân giải pha cực cao 512×512 (260.000 điểm pha), dải đo bao phủ 200nm~15μm, độ nhạy đo đạt 2nm và độ lặp lại đo tốt hơn 1/1000λ ( RMS). Nó có thể được sử dụng để phân tích chất lượng chùm tia laser, phát hiện trường dòng plasma, đo thời gian thực phân bố trường dòng tốc độ cao, đánh giá chất lượng hình ảnh của hệ thống quang học, đo cấu hình vi mô và chụp ảnh pha định lượng của tế bào sinh học.



FIS4 Thông số kỹ thuật của từng dòng sản phẩm



Sản phẩm

FIS4-UV

FIS4-HR

ĐỒNG HỒ FIS4

FIS4-HS

Tế bào FIS4

FIS4-NIR

Dải bước sóng

200 ~ 450nm

400 ~ 1100nm

400 ~ 1100nm

400 ~ 1100nm

400 ~ 1100nm

900 ~ 1200nm

Kích thước mục tiêu mm2

13,3×13,3

7,07×7,07

13,3×13,3

10,24×10,24

7,07×7,07

13,3×13,3

Độ phân giải không gian

26μm

23,6μm

26μm

24,4μm

23,6μm

26μm

Pixel hình ảnh

-

2048×2048

-

-

2048×2048

-

Độ phân giải đầu ra pha

512×512

(262144pixel)

300×300(90000pixel)

512×512(262144pixel)

420×420(176400pixel)

300×300(90000pixel)

512×512(262144pixel)

Độ phân giải pha

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

<2nmRMS

Độ chính xác tuyệt đối

10nmRMS

10nmRMS

15nmRMS

10nmRMS

10nmRMS

15nmRMS

Dải động

90μm

(256 phút)

110μm

(150 phút)

162μm

(256 phút)

132μm

(210 phút)

110μm

(150 phút)

270μm

(256 phút)

Tốc độ lấy mẫu

32 khung hình/giây

24 khung hình/giây

45 khung hình/giây

107 khung hình/giây

24 khung hình/giây

45 khung hình/giây

Tốc độ xử lý thời gian thực

10Hz

(Giải pháp đầy đủ)

10Hz

(Giải pháp đầy đủ)

10Hz

(Giải pháp đầy đủ)

10Hz

(Độ phân giải đầy đủ) Hỗ trợ xử lý hàng loạt bị trì hoãn

10Hz

(Giải pháp đầy đủ)

10Hz

(Giải pháp đầy đủ)

Loại giao diện

USB3.0

CHẶT

USB3.0

CHẶT

CHẶT

USB3.0

Giao diện bên ngoài

-

-

-

-

cổng C

-

Kích thước mm2

70x46,5x68,5

56,5x43x41,5

70x46,5x68,5

56,5x43x41,5

56,5x43x41,5

70x46,5x68,5

cân nặng

khoảng 240g

khoảng 120g

khoảng 240g

khoảng 120g

khoảng 120g

khoảng 240g
