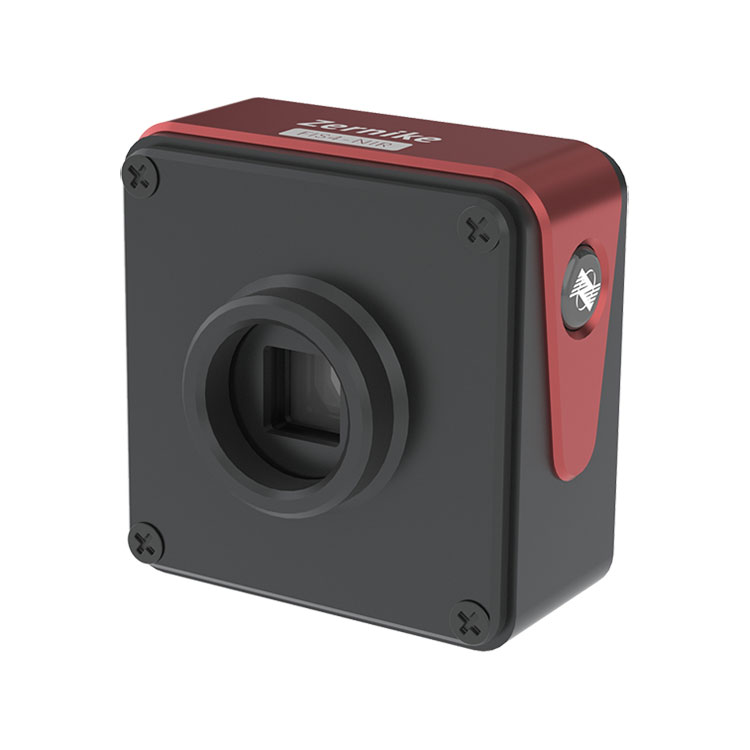

Cảm biến mặt sóng cận hồng ngoại

Cảm biến mặt sóng cận hồng ngoại, chuyên đo mặt sóng có độ chính xác cao trong phạm vi bước sóng 900 nanomet đến 1200 nanomet, cung cấp cho khách hàng các giải pháp chính xác để đo và phân tích hiệu suất quang học, góp phần nâng cao chất lượng sản phẩm và hiệu quả sản xuất. Trong những năm gần đây, chúng tôi đã mở rộng năng lực sản xuất, củng cố chuyên môn kỹ thuật và thiết lập một khuôn khổ hoạt động doanh nghiệp vững chắc. Chúng tôi chân thành mong muốn có cơ hội hợp tác với Quý khách hàng trong thời gian sắp tới.

Gửi yêu cầu

Mô tả Sản phẩm

Cảm biến mặt sóng cận hồng ngoại với dải động ấn tượng lên tới 270μm. Nó tự hào có khả năng chống rung và độ ổn định đặc biệt, cho phép đo chính xác ở cấp độ nanomet mà không cần cách ly rung. Thiết bị này phù hợp để đo sự phân bố mạng bên trong của vật liệu, cũng như các phép đo mặt sóng cho siêu bề mặt và siêu thấu kính. Chúng tôi sẽ luôn tuân thủ nguyên tắc "chất lượng là trên hết, khách hàng là trên hết" và chúng tôi trân trọng mời khách hàng đến thăm chúng tôi để được tư vấn.

Thông số kỹ thuật của mặt hàng:

tên sản phẩm	Cảm biến mặt sóng cận hồng ngoại
Dải bước sóng	900nm~1200nm
Kích thước mục tiêu	13,3mm × 13,3mm
Độ phân giải không gian	26μm
Độ phân giải lấy mẫu	512×512(262144pixel)
Độ phân giải pha	＜2nmRMS
Độ chính xác tuyệt đối	15nmRMS
Dải động	270μm(256 phút)
Tốc độ lấy mẫu	45 khung hình/giây
Tốc độ xử lý thời gian thực	10Hz (Độ phân giải đầy đủ)
Loại giao diện	USB3.0
Kích thước	70mm×46.5mm×68.5mm
Cân nặng	khoảng 240g

Tính năng của cảm biến mặt sóng cận hồng ngoại BOJIONG

◆Dải động lớn lên tới 270μm

◆2nm RMS độ phân giải pha cao

◆Độ phân giải cực cao của các điểm pha 512×512 (262144)

◆Tự nhiễu ánh sáng một kênh, không cần ánh sáng tham chiếu

◆Băng tần rộng 900nm~1200nm

◆Hiệu suất chống rung cực mạnh, không cần cách ly rung quang học

◆Giống như hình ảnh, việc xây dựng đường dẫn quang học dễ dàng và nhanh chóng

◆Hỗ trợ các chùm chuẩn trực và các chùm hội tụ NA lớn

Ứng dụng cảm biến mặt sóng cận hồng ngoại BOJIONG

Cảm biến mặt sóng cận hồng ngoại BOJIONG này được sử dụng trong phép đo quang sai của hệ thống quang học, hiệu chuẩn hệ thống quang học, đo lường sự phân bổ mạng tinh thể bên trong vật liệu, đo siêu bề mặt, đo mặt trước sóng siêu thấu kính

Ví dụ về đo quang sai của hệ thống quang học

Đo mẫu phân bố mạng bên trong vật liệu

Ví dụ đo hiệu chuẩn hệ thống quang học

Ví dụ về phép đo mặt sóng metasurface

Ví dụ về phép đo mặt sóng siêu thấu kính

Chi tiết về cảm biến mặt sóng cận hồng ngoại BOJIONG

Cảm biến mặt sóng cận hồng ngoại BOJIONG được phát triển bởi nhóm giáo sư từ Đại học Chiết Giang và Đại học Công nghệ Nanyang của Singapore, với công nghệ được cấp bằng sáng chế trong nước, cảm biến này kết hợp nhiễu xạ và giao thoa để đạt được giao thoa cắt ngang bốn sóng phổ biến, với độ nhạy phát hiện vượt trội và khả năng chống nhiễu hiệu suất rung và có thể nhận ra phép đo giao thoa động thời gian thực và tốc độ cao mà không cần cách ly rung. Phép đo thời gian thực hiển thị tốc độ khung hình trên 10 khung hình. Đồng thời, cảm biến FIS4 có độ phân giải pha cực cao 512×512 (260.000 điểm pha), dải đo bao phủ 200nm~15μm, độ nhạy đo đạt 2nm và độ lặp lại đo tốt hơn 1/1000λ ( RMS). Nó có thể được sử dụng để phân tích chất lượng chùm tia laser, phát hiện trường dòng plasma, đo thời gian thực phân bố trường dòng tốc độ cao, đánh giá chất lượng hình ảnh của hệ thống quang học, đo cấu hình vi mô và chụp ảnh pha định lượng của tế bào sinh học.

FIS4 Thông số kỹ thuật của từng dòng sản phẩm

Sản phẩm	FIS4-UV	FIS4-HR	ĐỒNG HỒ FIS4	FIS4-HS	Tế bào FIS4	FIS4-NIR
Dải bước sóng	200 ~ 450nm	400 ~ 1100nm	400 ~ 1100nm	400 ~ 1100nm	400 ~ 1100nm	900 ~ 1200nm
Kích thước mục tiêu mm2	13,3×13,3	7,07×7,07	13,3×13,3	10,24×10,24	7,07×7,07	13,3×13,3
Độ phân giải không gian	26μm	23,6μm	26μm	24,4μm	23,6μm	26μm
Pixel hình ảnh	-	2048×2048	-	-	2048×2048	-
Độ phân giải đầu ra pha	512×512 （262144pixel）	300×300(90000pixel)	512×512(262144pixel)	420×420(176400pixel)	300×300(90000pixel)	512×512(262144pixel)
Độ phân giải pha	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
Độ chính xác tuyệt đối	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
Dải động	90μm （256 phút）	110μm （150 phút）	162μm （256 phút）	132μm （210 phút）	110μm （150 phút）	270μm （256 phút）
Tốc độ lấy mẫu	32 khung hình/giây	24 khung hình/giây	45 khung hình/giây	107 khung hình/giây	24 khung hình/giây	45 khung hình/giây
Tốc độ xử lý thời gian thực	10Hz (Giải pháp đầy đủ)	10Hz (Giải pháp đầy đủ)	10Hz (Giải pháp đầy đủ)	10Hz (Độ phân giải đầy đủ) Hỗ trợ xử lý hàng loạt bị trì hoãn	10Hz (Giải pháp đầy đủ)	10Hz (Giải pháp đầy đủ)
Loại giao diện	USB3.0	CHẶT	USB3.0	CHẶT	CHẶT	USB3.0
Giao diện bên ngoài	-	-	-	-	cổng C	-
Kích thước mm2	70x46,5x68,5	56,5x43x41,5	70x46,5x68,5	56,5x43x41,5	56,5x43x41,5	70x46,5x68,5
cân nặng	khoảng 240g	khoảng 120g	khoảng 240g	khoảng 120g	khoảng 120g	khoảng 240g
