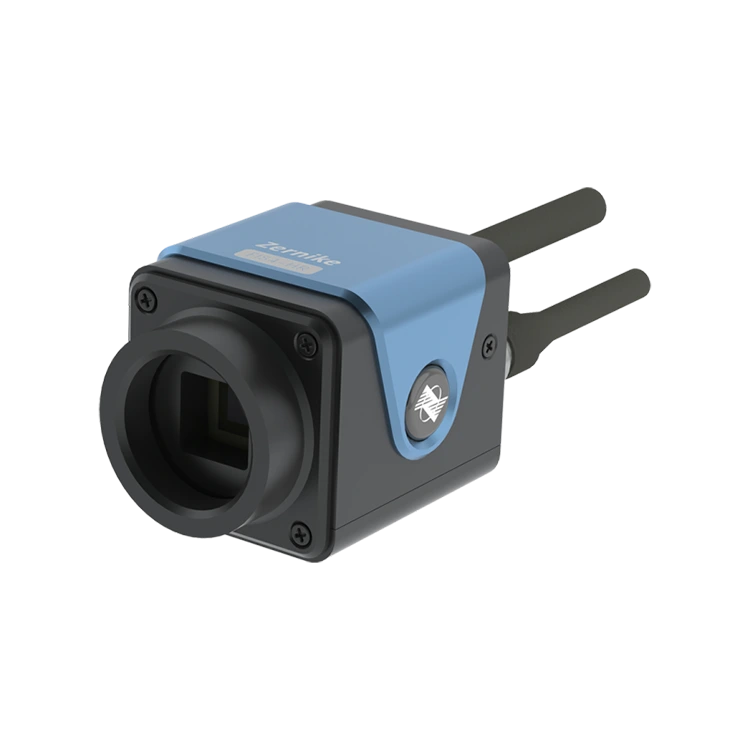

Máy dò sóng FIS4 HR-W

Giới thiệu máy dò sóng Bojiong FIS4 HR-W, một công cụ đo giao thoa hiệu quả cao được chế tạo tỉ mỉ cho các ứng dụng cấp công nghiệp, nghiên cứu khoa học tiên tiến và lĩnh vực an ninh quốc gia. Với hiệu suất đặc biệt của nó, cảm biến này cung cấp cho người dùng khả năng phát hiện sóng không bao giờ, trao quyền cho người dùng trong các ngành công nghiệp khác nhau để đạt được những đột phá trong lĩnh vực đo lường chính xác.

Cảm biến Bojiong này tự hào có độ phân giải cao đáng kinh ngạc lên tới 300 × 300 (90.000) điểm pha và phạm vi phản hồi phổ rộng 400-1100nm, đảm bảo độ chính xác và độ tin cậy vượt trội trên các ứng dụng đo quang khác nhau. Lợi thế công nghệ độc đáo của nó nằm ở việc áp dụng công nghệ nhiễu xạ bốn sóng được mã hóa ngẫu nhiên được cấp bằng sáng chế, giúp loại bỏ sự cần thiết cho các hoạt động thay đổi pha phức tạp. Có thể đạt được sự thay đổi của mặt sóng trong một phép đo duy nhất và các mẫu nhiễu được tạo trực tiếp tại vị trí mặt phẳng hình ảnh phía sau.

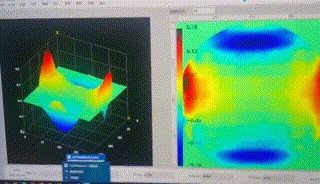

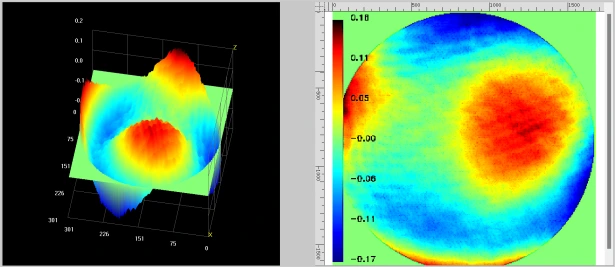

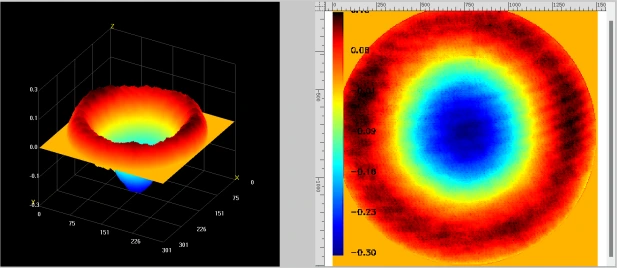

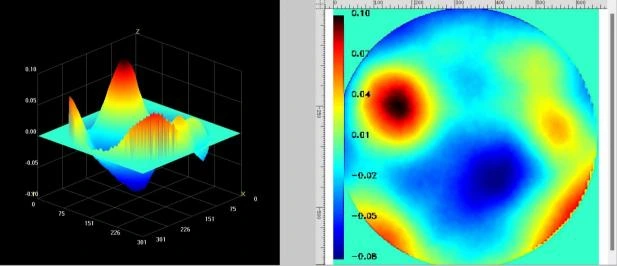

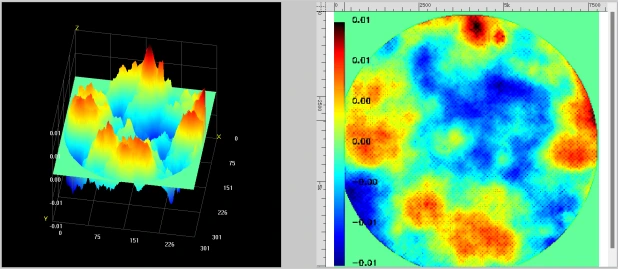

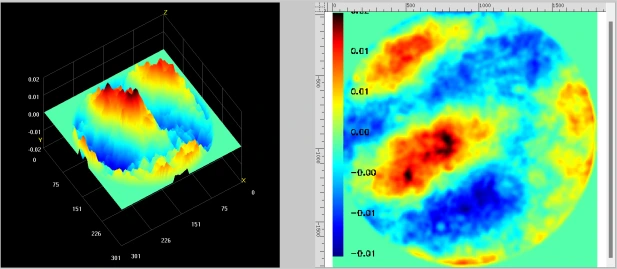

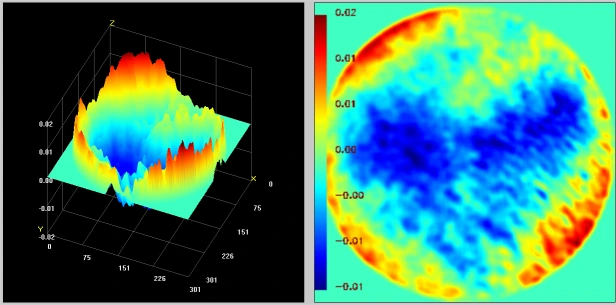

Thậm chí ấn tượng hơn, cảm biến Bojiong có khả năng hiển thị kết quả đo 3D ở độ phân giải đầy đủ trong thời gian thực, với tốc độ khung hình lên tới 10fps, ngay lập tức trình bày địa hình ba chiều của mặt sóng. Cảm biến này hoàn toàn phù hợp để phát hiện mặt sóng tia laser, hệ thống quang học thích ứng, hiệu chuẩn hệ thống quang học, kiểm tra cửa sổ quang học và đo mặt phẳng quang và hình dạng hình cầu. Hơn nữa, nó có thể phát hiện chính xác độ nhám bề mặt và lợi nhuận vi mô, làm cho các khu vực ứng dụng của nó cực kỳ rộng.

Máy dò sóng Bojiong FIS4 HR-W rất dễ vận hành và sở hữu khả năng chống rung cực cao và độ ổn định, cung cấp cho người dùng giải pháp đo cảm biến mặt sóng lý tưởng. Nó đạt được các phép đo độ chính xác ở cấp độ nanomet mà không cần cách ly rung, cải thiện đáng kể hiệu quả đo lường và độ chính xác. Chọn Bojiong có nghĩa là chọn một tiêu chuẩn mới để đo lường mặt sóng hiệu quả, chính xác và ổn định.

Đặc điểm kỹ thuật

Tính năng

◆ 100% phát triển trong nước

◆ Tự thay đổi ánh sáng đơn, không cần gương tham khảo

◆ Phổ rộng 400nm ~ 1100nm băng tần

◆ Độ phân giải pha cao 2nm rms

◆ Điện trở rung mạnh, không cần phân lập rung quang

◆ Xây dựng đường dẫn ánh sáng can thiệp dễ dàng và nhanh chóng

◆ Hỗ trợ dầm đối chiếu và dầm hội tụ NA lớn

 Ứng dụng

Bojiong FIS4 HR-W Favefront được phát hiện trong phát hiện mặt sóng tia laser, quang học thích ứng, đo hình dạng bề mặt, hiệu chuẩn hệ thống quang học, phát hiện cửa sổ quang học, mặt phẳng quang học, phép đo hình dạng hình cầu, phát hiện độ nhám bề mặt

 Chi tiết

Máy dò sóng Bojiong FIS4 HR-W được phát triển bởi một nhóm các giáo sư từ Đại học Chiết Giang và Đại học Công nghệ Nanyang, Singapore. Cảm biến phù hợp để phân tích chất lượng chùm tia laser, phát hiện trường dòng huyết tương, đo thời gian thực phân phối trường dòng chảy cao, đánh giá chất lượng hình ảnh hệ thống quang học, đo cấu hình kính hiển vi và hình ảnh pha định lượng của các tế bào sinh học. Nó được phát triển đặc biệt để đo giao thoa giao tiếp thuận tiện trong công nghiệp, nghiên cứu khoa học và quốc phòng. Với độ phân giải cao 300 × 300 (90.000) điểm pha, phản ứng phổ rộng 400-1100nm và 10 khung hình hiển thị kết quả 3D thời gian thực độ phân giải đầy đủ phát hiện.

FIS4 HR-W sử dụng công nghệ nhiễu xạ bốn sóng được mã hóa ngẫu nhiên được cấp bằng sáng chế để đạt được sự tự can thiệp của một mặt sóng được đo một kênh và nhiễu xảy ra ở vị trí mặt phẳng hình ảnh phía sau. Nó có yêu cầu thấp về sự kết hợp của nguồn sáng, không yêu cầu dịch pha và có thể đạt được phép đo giao thoa kế bằng hệ thống hình ảnh thông thường. Nó có khả năng chống rung cực cao và độ ổn định cực cao, và có thể đạt được phép đo độ chính xác ở cấp độ NM mà không cần phân lập rung. So với cảm biến mảng microlens Hartmann, nó có các điểm pha có độ phân giải cao hơn, phạm vi dải thích ứng rộng hơn, phạm vi động lớn hơn và hiệu suất chi phí tốt hơn.
