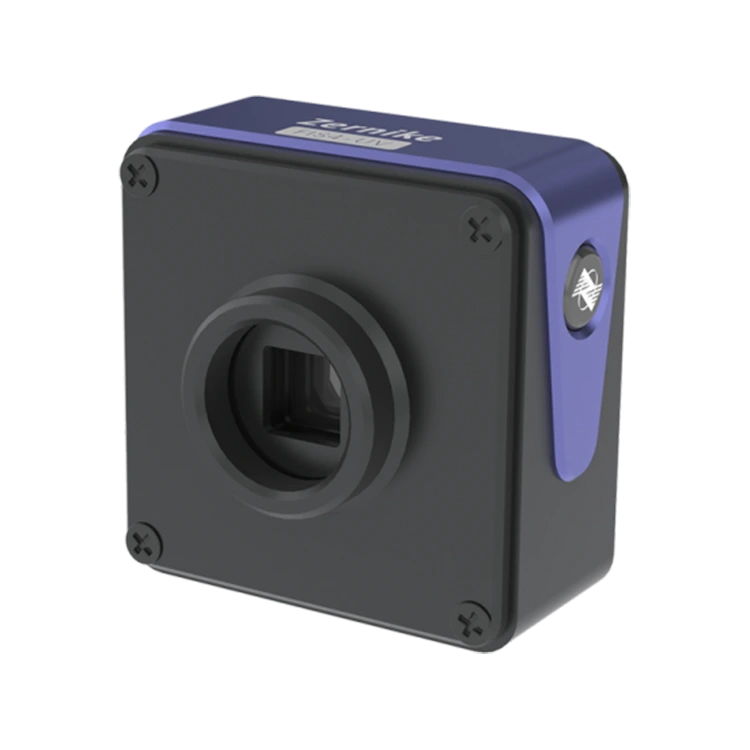

Trọng tâm của cảm biến mặt sóng UV FIS4 là công nghệ nhiễu xạ bốn sóng Bojiong đột phá. Công nghệ tiên phong này cho phép nhiễu ở mặt phẳng tiêu cự phía sau ngay cả với sự kết hợp nguồn ánh sáng tối thiểu, làm giảm đáng kể các ràng buộc đối với sự kết hợp nguồn sáng và loại bỏ hiệu quả yêu cầu thay đổi pha. Được tích hợp với một hệ thống hình ảnh tia cực tím tiên tiến, cảm biến mặt sóng UV FIS4 cung cấp các khả năng đo lường mặt sóng thời gian thực, thể hiện khả năng chống rung đặc biệt và độ mạnh. Thật ấn tượng, nó đạt được độ chính xác quy mô nanomet ngay cả khi không có hệ thống cách ly rung. Khả năng này mở ra các khả năng mới cho các phép đo chính xác cao trong môi trường đa dạng và đòi hỏi. Bojiong Optoelectronics được thiết lập để cách mạng hóa việc đo lường và phân tích hiệu suất quang học, hướng dẫn ngành công nghiệp hướng tới một kỷ nguyên chính xác và hiệu quả chưa từng có. Bằng cách thiết lập các điểm chuẩn mới cho độ chính xác và hoạt động dễ dàng, cảm biến mặt sóng UV FIS4 trao quyền cho các nhà nghiên cứu và ngành công nghiệp đẩy các ranh giới của đổi mới quang học.
|
Loại nguồn sáng |
Laser liên tục laser laser xung ， LED, đèn halogen và các nguồn ánh sáng băng rộng khác |
|
Phạm vi bước sóng |
200nm ~ 400nm |
|
Kích thước mục tiêu |
13,3mm × 13.3mm |
|
Độ phân giải không gian |
26 m m |
|
Độ phân giải đầu ra pha |
512 × 512 |
|
Độ chính xác tuyệt đối |
10nmrms |
|
Độ phân giải pha |
2nmrms |
|
Phạm vi động |
≥90μ m |
|
Tốc độ lấy mẫu |
32fps |
|
Tốc độ xử lý thời gian thực |
5Hz （ở độ phân giải đầy đủ） |
|
Loại giao diện |
USB3.0 |
|
Kích thước |
70mm × 46,5mm × 68,5mm |
|
Cân nặng |
khoảng240g |
|
Phương pháp làm lạnh |
không có |
◆ Phổ UV 200nm ~ 400nm băng tần
◆ Độ phân giải pha cao 2nm rms
◆ 100% phát triển trong nước
◆ Tự thay đổi ánh sáng đơn, không yêu cầu ánh sáng tham khảo
◆ Điện trở rung cực mạnh, không cần phân lập rung quang
◆ với thiết kế ức chế rìa can thiệp laser
Is
Cảm biến mặt sóng UV Bojiong FIS4 này được sử dụng để đo quang sai hệ thống quang học, hiệu chuẩn hệ thống quang học, đo hình dạng bề mặt phẳng (wafer), đo hình dạng hình cầu hình cầu quang học, v.v.
|

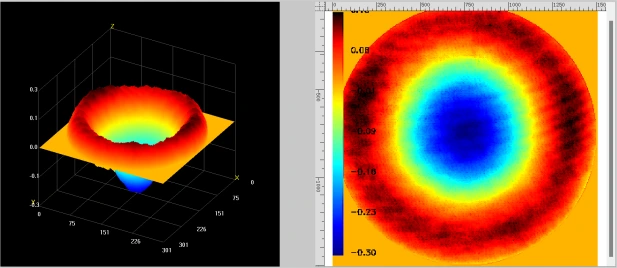

Phát hiện mặt sóng chùm tia laser |

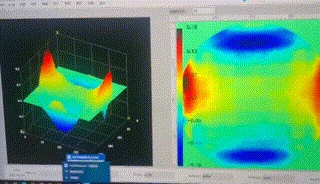

Phản ứng phát hiện mặt sóng của chế độ Zernike Optics thích ứng |
|

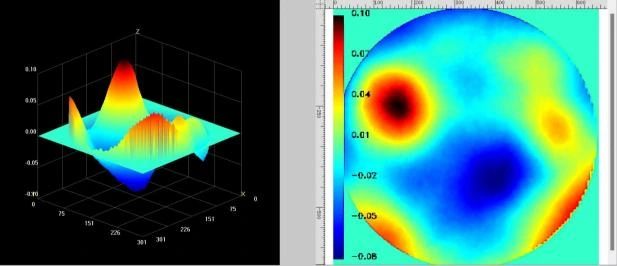

Ví dụ về phép đo quang sai của hệ thống quang học
|

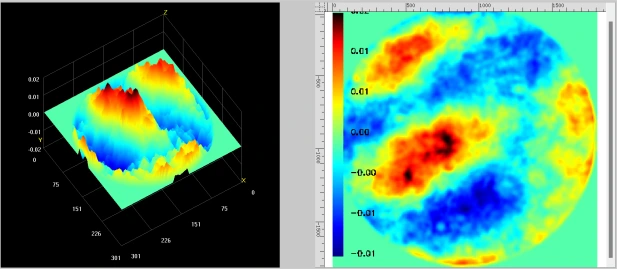

Ví dụ đo hiệu chuẩn hệ thống quang học
|
|

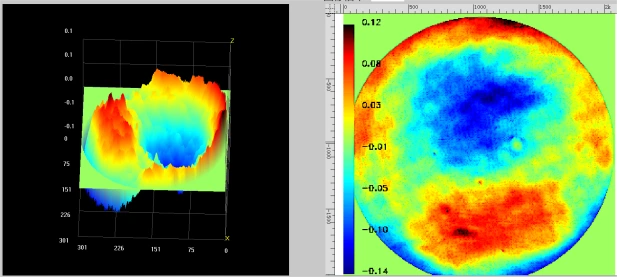

Ví dụ về phép đo độ nhám bề mặt wafer
|

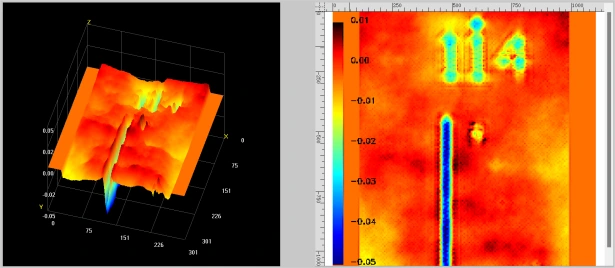

Đo lường hình thái khắc vi mô - Mẫu khiếm khuyết 1 # -114 dòng |
Cảm biến mặt sóng UV Bojiong FIS4 được phát triển bởi một nhóm các giáo sư từ Đại học Chiết Giang và Đại học Công nghệ Nanyang, Singapore. Nó có độ phân giải cực cao 512 × 512 (262144) điểm pha và có thể đạt được phép đo mặt sóng chính xác cao trong dải 200nm đến 400nm. Nó có thể được sử dụng để đo quang sai hệ thống quang học, hiệu chuẩn hệ thống quang học, đo bề mặt mặt phẳng (wafer), đo bề mặt hình cầu quang học, v.v.
UV FIS4 kết hợp công nghệ nhiễu xạ bốn sóng được mã hóa ngẫu nhiên được cấp bằng sáng chế với camera UV và can thiệp vào vị trí mặt phẳng hình ảnh phía sau. Nó có yêu cầu thấp cho sự kết hợp nguồn sáng và không yêu cầu thay đổi pha. Nó có thể đạt được phép đo mặt sóng thời gian thực với hệ thống hình ảnh UV. Nó có khả năng chống rung cực cao và độ ổn định cực cao, và có thể đạt được phép đo độ chính xác ở cấp độ NM mà không cần phân lập rung.
