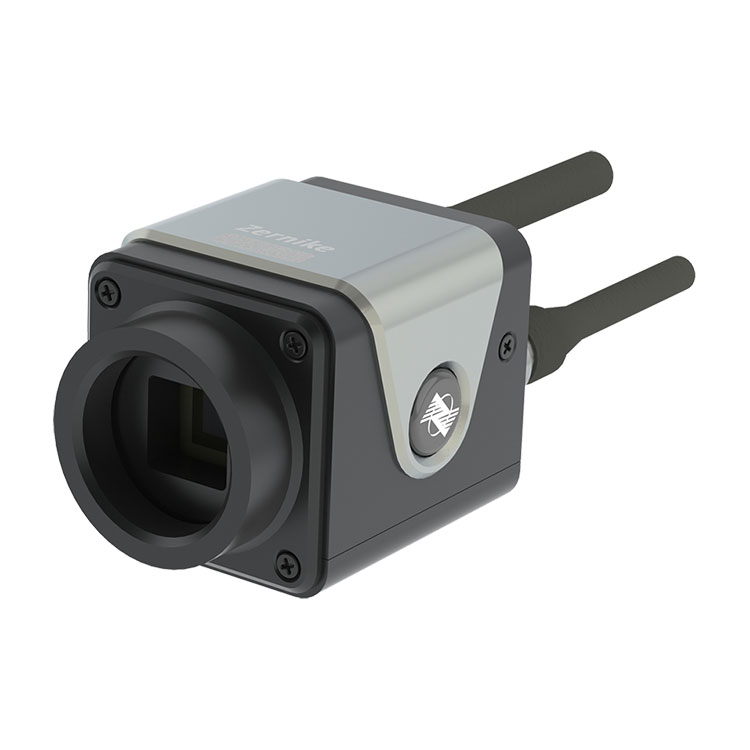

Trong quá trình thử nghiệm trường dòng chảy và hầm gió, cần có thiết bị phát hiện tốc độ cực cao. Bojiong đã giới thiệu Cảm biến mặt sóng tốc độ cực cao. Thiết bị này có khả năng chống rung cực cao, độ ổn định cực cao và khả năng chụp ảnh tốc độ cực cao, cho phép đo chính xác ở cấp độ nano mà không cần cách ly rung. Nó có yêu cầu thấp về tính kết hợp của nguồn sáng và không yêu cầu dịch pha. Các phép đo giao thoa kế có thể đạt được bằng cách sử dụng các hệ thống hình ảnh thông thường.
|
Tên sản phẩm |
Cảm biến mặt sóng tốc độ cực cao |
|
Dải bước sóng |
400nm~1100nm |
|
Kích thước mục tiêu |
10,24mm × 10,24mm |
|
Độ phân giải không gian |
24,4μm |
|
Độ phân giải lấy mẫu |
420×420(176400pixel) |
|
Độ phân giải pha |
＜2nmRMS |
|
Độ chính xác tuyệt đối |
10nmRMS |
|
Dải động |
132μm(210λ) |
|
Tốc độ lấy mẫu |
107 khung hình/giây |
|
Tốc độ xử lý thời gian thực |
10Hz (Độ phân giải đầy đủ) |
|
Loại giao diện |
Hỗ trợ xử lý hàng loạt bị trì hoãn |
|
Kích thước |
CHẶT |
|
Cân nặng |
56,5mm × 43mm × 41,5mm |
|
Dải bước sóng |
khoảng 120g |
◆Độ phân giải cực cao của các điểm pha 420×420 (176400)
◆2nm RMS độ phân giải pha cao
◆Tốc độ khung hình lấy mẫu lên tới 107 khung hình/giây
◆Tự nhiễu ánh sáng một kênh, không cần ánh sáng tham chiếu
◆Băng tần rộng 400nm~1100nm
◆Hiệu suất chống rung cực mạnh, không cần cách ly rung quang học
◆Giống như hình ảnh, việc xây dựng đường dẫn quang học dễ dàng và nhanh chóng
◆Hỗ trợ các chùm chuẩn trực và các chùm hội tụ NA lớn
Cảm biến mặt sóng tốc độ cực cao BOJIONG này được sử dụng trong phát hiện độ nhám bề mặt wafer, đo hình thái vi mô trên nền silicon và thủy tinh, quang học khí động học, trường dòng chảy tốc độ cao, đo mật độ plasma khí
|
phát hiện mặt sóng chùm tia laser |
Đo hình dạng bề mặt phẳng quang học |
|
Ví dụ về đo độ nhám bề mặt wafer |
Ví dụ đo biểu đồ mặt sóng được tái tạo |
|
Đường quang đo mật độ khí plasma |
|
Cảm biến mặt sóng siêu tốc BOJIONG được phát triển bởi nhóm giáo sư từ Đại học Chiết Giang và Đại học Công nghệ Nanyang của Singapore, với công nghệ được cấp bằng sáng chế trong nước, cảm biến này kết hợp nhiễu xạ và giao thoa để đạt được giao thoa cắt ngang bốn sóng phổ biến, với độ nhạy phát hiện vượt trội và khả năng chống nhiễu. -hiệu suất rung và có thể nhận ra phép đo giao thoa động thời gian thực và tốc độ cao mà không cần cách ly rung. Phép đo thời gian thực hiển thị tốc độ khung hình trên 10 khung hình. Đồng thời, cảm biến FIS4 có độ phân giải pha cực cao 512×512 (260.000 điểm pha), dải đo bao phủ 200nm~15μm, độ nhạy đo đạt 2nm và độ lặp lại đo tốt hơn 1/1000λ ( RMS). Nó có thể được sử dụng để phân tích chất lượng chùm tia laser, phát hiện trường dòng plasma, đo thời gian thực phân bố trường dòng tốc độ cao, đánh giá chất lượng hình ảnh của hệ thống quang học, đo cấu hình vi mô và chụp ảnh pha định lượng của tế bào sinh học.
|
FIS4 Thông số kỹ thuật của từng dòng sản phẩm |
||||||
|
|
|
|
|
|
|
|
|
Sản phẩm |
FIS4-UV |
FIS4-HR |
ĐỒNG HỒ FIS4 |
FIS4-HS |
Tế bào FIS4 |
FIS4-NIR |
|
Dải bước sóng |
200 ~ 450nm |
400 ~ 1100nm |
400 ~ 1100nm |
400 ~ 1100nm |
400 ~ 1100nm |
900 ~ 1200nm |
|
Kích thước mục tiêu mm2 |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
|
Độ phân giải không gian |
26μm |
23,6μm |
26μm |
24,4μm |
23,6μm |
26μm |
|
Pixel hình ảnh |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Độ phân giải đầu ra pha |
512×512 （262144pixel） |
300×300(90000pixel) |
512×512(262144pixel) |
420×420(176400pixel) |
300×300(90000pixel) |
512×512(262144pixel) |
|
Độ phân giải pha |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
Độ chính xác tuyệt đối |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
|
Dải động |
90μm （256 phút） |
110μm （150 phút） |
162μm （256 phút） |
132μm （210 phút） |
110μm （150 phút） |
270μm （256 phút） |
|
Tốc độ lấy mẫu |
32 khung hình/giây |
24 khung hình/giây |
45 khung hình/giây |
107 khung hình/giây |
24 khung hình/giây |
45 khung hình/giây |
|
Tốc độ xử lý thời gian thực |
10Hz (Giải pháp đầy đủ) |
10Hz (Giải pháp đầy đủ) |
10Hz (Giải pháp đầy đủ) |
10Hz (Độ phân giải đầy đủ) Hỗ trợ xử lý hàng loạt bị trì hoãn |
10Hz (Giải pháp đầy đủ) |
10Hz (Giải pháp đầy đủ) |
|
Loại giao diện |
USB3.0 |
CHẶT |
USB3.0 |
CHẶT |
CHẶT |
USB3.0 |
|
Giao diện bên ngoài |
- |
- |
- |
- |
cổng C |
- |
|
Kích thước mm2 |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
cân nặng |
khoảng 240g |
khoảng 120g |
khoảng 240g |
khoảng 120g |
khoảng 120g |
khoảng 240g |
