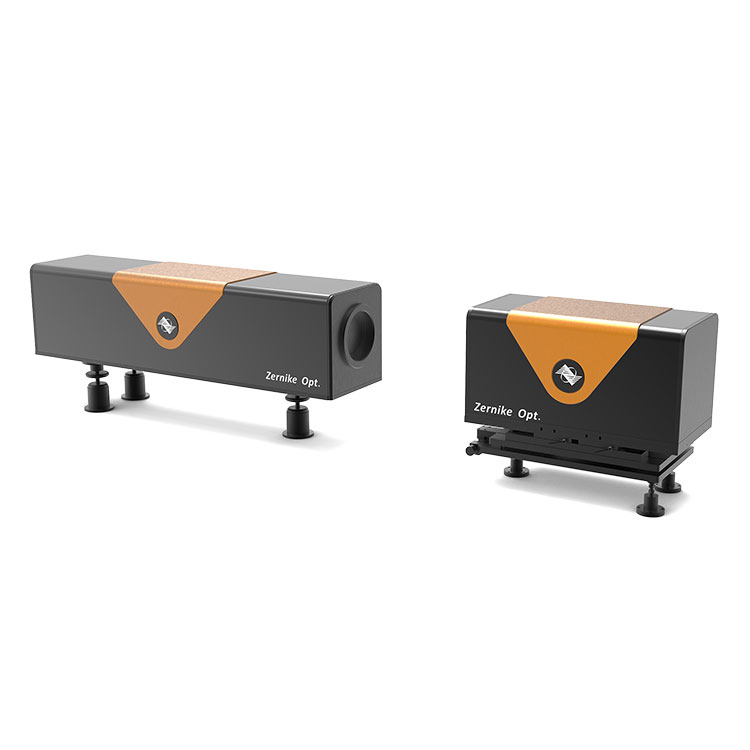

Máy phân tích trường dòng khí động học nhất thời

Máy phân tích trường dòng khí động học nhất thời, được trang bị camera tốc độ cực cao, hỗ trợ mạnh mẽ cho việc thử nghiệm đường hầm gió, mô phỏng trường dòng chảy cũng như nâng cao độ an toàn của máy bay và hiệu quả chuyến bay.BOJIONG đã phát triển cảm biến nhiễu bốn sóng bên ngoài với quyền sở hữu trí tuệ độc lập (model: FIS4-EX1), sử dụng hệ thống hình ảnh 4f để chụp ảnh cách tử được mã hóa trên máy ảnh chuyên dụng của người dùng thông qua truy cập bên ngoài, nhờ đó đạt được các phép đo chính xác hơn.

Thông số kỹ thuật của mặt hàng:

Tính năng của Máy phân tích trường dòng khí động học thoáng qua BOJIONG

[Chống nhiễu]

Hệ thống đo mặt sóng bị biến dạng khí động học dành cho dòng chảy tốc độ cao xung quanh trường dòng chảy sử dụng đường dẫn chung hiện đại với điều chế pha không gian Hệ thống giao thoa cắt, trong đó sóng mang tuyến tính có thể kiểm soát hiệu quả nhiễu môi trường bên ngoài

[Phát hiện kỹ thuật số với độ phân giải cao và độ biến dạng lớn]

Hệ thống thu nhận hình ảnh CCD được trang bị độ phân giải cao (1280×1024 pixel), truyền dữ liệu tốc độ cao để đạt được khả năng phát hiện kỹ thuật số có độ phân giải cao, độ phân giải cao - sóng mang tuyến tính cao - phát hiện biến dạng lớn. Gói chẩn đoán phía trước sóng tốc độ cao với kết quả đo lường khoa học và phong phú được cung cấp.

[Thu thập tín hiệu tốc độ cao]

Với laser DPSS cận hồng ngoại có thể thích ứng với cả trạng thái nhất thời và tích phân với khả năng thu tín hiệu liên tục và xung, có thể thực hiện được tín hiệu tốc độ cao, với tốc độ khung hình tối đa không dưới 450Hz. Một hệ thống thu thập tín hiệu đồng bộ bên ngoài được phát triển và trang bị để hoàn thành việc thu tín hiệu đồng bộ giữa trường dòng biến đổi mục tiêu và máy dò mục tiêu tốc độ cao.

 Ứng dụng của máy phân tích trường dòng khí động học thoáng qua BOJIONG

Máy phân tích trường dòng khí động học thoáng qua BOJIONG này thích hợp để lấy mẫu máy ảnh có nhiều yêu cầu đặc biệt, hình ảnh huỳnh quang khác nhau trong lĩnh vực sinh học và trong lĩnh vực thu nhận hình ảnh tốc độ cao, máy ảnh sọc và nhiều máy ảnh tốc độ cao khác nhau sẽ được sử dụng.

Chi tiết về Máy phân tích trường dòng khí động tức thời BOJIONG

Mô-đun phần mềm chuyên nghiệp

◆  Giao diện phần mềm thân thiện bao gồm hiển thị địa hình 3D, hiển thị bản đồ đường viền, PV, RMS, POW và hiển thị số khác

◆Hiển thị thu thập động theo thời gian thực, dễ dàng quan sát các thay đổi dạng sóng 3D một cách linh hoạt

◆Nó có thể đo đường cong giá trị chiều cao và tính toán độ nhám vùng và các thông số số khác bằng cách kéo dây

◆Khu vực đo có thể được tự do lựa chọn hình tròn và hình vuông và có thể tự do điều chỉnh sau khi lựa chọn

Máy phân tích trường dòng khí động học thoáng qua BOJIONG được phát triển bởi nhóm giáo sư từ Đại học Chiết Giang và Đại học Công nghệ Nanyang của Singapore, với công nghệ được cấp bằng sáng chế trong nước, nó kết hợp nhiễu xạ và giao thoa để đạt được giao thoa cắt ngang bốn sóng phổ biến, với độ nhạy phát hiện vượt trội và khả năng chống nhiễu -hiệu suất rung và có thể nhận ra phép đo giao thoa động thời gian thực và tốc độ cao mà không cần cách ly rung. Phép đo thời gian thực hiển thị tốc độ khung hình trên 10 khung hình. Đồng thời, cảm biến FIS4 có độ phân giải pha cực cao 512×512 (260.000 điểm pha), dải đo bao phủ 200nm~15μm, độ nhạy đo đạt 2nm và độ lặp lại đo tốt hơn 1/1000λ ( RMS). Nó có thể được sử dụng để phân tích chất lượng chùm tia laser, phát hiện trường dòng plasma, đo thời gian thực phân bố trường dòng tốc độ cao, đánh giá chất lượng hình ảnh của hệ thống quang học, đo cấu hình vi mô và chụp ảnh pha định lượng của tế bào sinh học.
