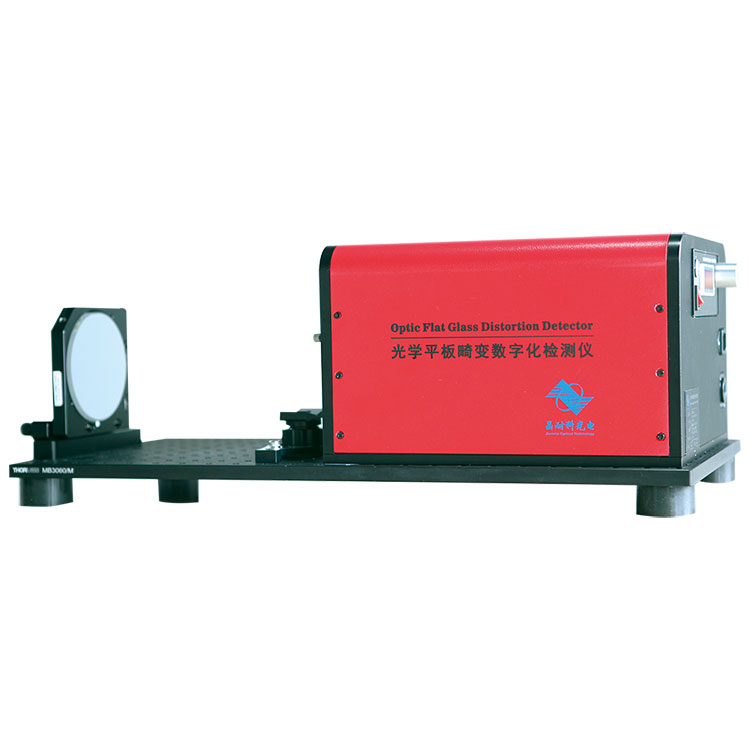

Máy dò biến dạng cửa sổ phẳng

Nó có thể đo các mảnh cửa sổ có kích thước nhỏ và giúp việc thay thế các mẫu thử nghiệm dễ dàng hơn. Bộ phát hiện biến dạng cửa sổ màn hình phẳng có giao thoa kế quang học cắt ngang bốn mặt sóng với tốc độ cắt thay đổi. Hệ thống giao thoa kế có cấu trúc nhỏ gọn và các vân giao thoa ổn định. Hệ thống này sử dụng công nghệ mặt sóng tự giao thoa để phát hiện sự biến dạng trong các mặt phẳng song song và mặt sóng truyền qua, khiến hệ thống này đặc biệt phù hợp để kiểm tra chất lượng tại chỗ trong xưởng. Thiết bị này mang lại tỷ lệ chi phí-hiệu suất cao.

Thông số kỹ thuật của mặt hàng:

Tính năng của máy dò biến dạng cửa sổ phẳng BOJIONG

◆Tự nhiễu đường đi chung - không cần mặt phẳng tham chiếu

◆Khả năng chống rung tốt, không cần bệ cách ly, có thể áp dụng để thử nghiệm trong môi trường xưởng thông thường

◆Hiệu suất thời gian thực tốt, có thể phát hiện động hàng chục khung hình

◆Hiệu quả chi phí tốt, điều chỉnh đơn giản và cấu trúc nhỏ gọn

 Ứng dụng của máy dò biến dạng cửa sổ phẳng BOJIONG

Máy dò biến dạng cửa sổ màn hình phẳng BOJIONG được so sánh với kết quả thu được từ giao thoa kế ZYGO GPI hiện đang được sử dụng rộng rãi trên toàn thế giới. Các giá trị trung bình của PV, RMS và POWER cho cùng một thành phần được tính toán sau khi đo riêng biệt trên hai thiết bị và kết quả đều nhất quán. Thiết bị đã được đưa vào khu vực xưởng.

◆Phát hiện biến dạng của kính phẳng trong điện thoại thông minh và cửa sổ giám sát độ nét cao

◆Phát hiện chất lượng chùm tia và phát hiện mặt sóng thoáng qua

◆Có thể được sử dụng để phát hiện chất lượng hình ảnh của hệ thống quang học có độ chính xác cao

◆Hình ảnh kính hiển vi pha định lượng sinh học

◆Các thành phần tấm phẳng quang học, chất nền sapphire, bề mặt kim loại chính xác và các hình dạng bề mặt khác, cũng như phát hiện mặt sóng truyền

◆Phát hiện cảm biến mặt sóng quang học thích ứng và các khía cạnh khác

Chi tiết về máy phát hiện biến dạng cửa sổ màn hình phẳng BOJIONG

BOJIONG đã phát triển Máy dò biến dạng cửa sổ màn hình phẳng dựa trên ưu điểm nguyên tắc tự giao thoa đường truyền chung của cảm biến giao thoa kế bốn sóng FIS4. Thiết bị này có thể thực hiện phát hiện thời gian thực hình dạng bề mặt của các phần tử quang học phẳng trong khẩu độ 100mm. Chùm tia mang thông tin hình dạng bề mặt của phần tử đo được nhiễu xạ thông qua cách tử được mã hóa đặc biệt, chia mặt sóng theo chiều ngang thành bốn và tạo thành một đường dẫn chung bốn mặt sóng cắt mô hình giao thoa hai chiều. Bằng cách giải điều chế nhiễu hai chiều, thu được thông tin hình dạng bề mặt của phần tử.

Mô-đun phần mềm chuyên nghiệp

◆Đồng thời, phần mềm hỗ trợ xuất dữ liệu thô của kết quả đo, cung cấp hỗ trợ dữ liệu phát hiện định lượng cho các nghiên cứu khác nhau và tạo điều kiện cho người dùng tiến hành phân tích và nghiên cứu dữ liệu trong tương lai.

◆Được trang bị phần mềm "Máy dò biến dạng cửa sổ màn hình phẳng", nó có thể hiển thị và xuất hình ảnh 3D thời gian thực của mặt phẳng phần tử quang được đo, xuất ra giá trị PV, giá trị RMS và giá trị POWER của bề mặt đo được.
