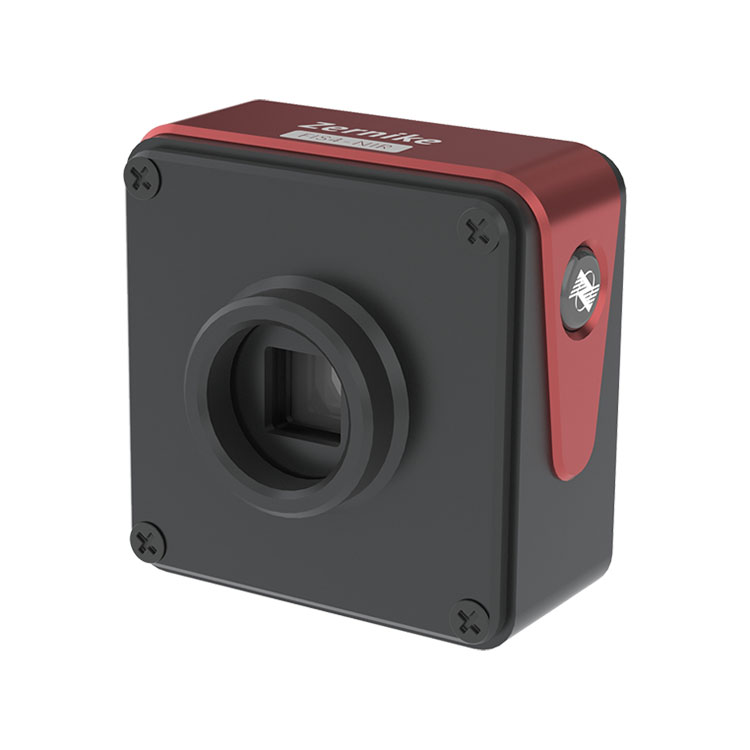

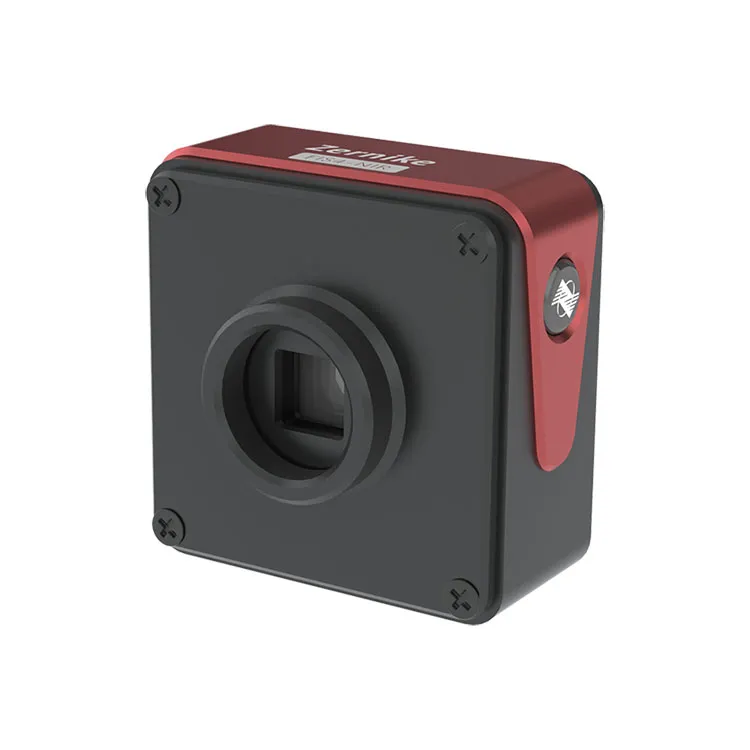

Máy phân tích mặt sóng cận hồng ngoại kết hợp công nghệ nhiễu xạ bốn sóng được mã hóa ngẫu nhiên đã được cấp bằng sáng chế với camera hồng ngoại cho phép thực hiện phép đo nhiễu bằng hệ thống hình ảnh thông thường. Nó tự hào có mức độ chống rung và độ ổn định đặc biệt cao, cho phép đo chính xác ở cấp độ nanomet mà không cần cách ly rung. Nó phù hợp để đo sự phân bố mạng bên trong của vật liệu, cũng như để đo mặt sóng của siêu bề mặt và siêu thấu kính.
|
Tên sản phẩm |
Máy phân tích mặt sóng cận hồng ngoại |
|
Dải bước sóng |
900nm~1200nm |
|
Kích thước mục tiêu |
13,3mm × 13,3mm |
|
Độ phân giải không gian |
26μm |
|
Độ phân giải lấy mẫu |
512×512(262144pixel) |
|
Độ phân giải pha |
＜2nmRMS |
|
Độ chính xác tuyệt đối |
15nmRMS |
|
Dải động |
270μm(256 phút) |
|
Tốc độ lấy mẫu |
45 khung hình/giây |
|
Tốc độ xử lý thời gian thực |
10Hz (Độ phân giải đầy đủ) |
|
Loại giao diện |
USB3.0 |
|
Kích thước |
70mm×46.5mm×68.5mm |
|
Cân nặng |
khoảng 240g |
◆Băng tần rộng 900nm~1200nm
◆2nm RMS độ phân giải pha cao
◆Độ phân giải cực cao của các điểm pha 512×512 (262144)
◆Tự nhiễu ánh sáng một kênh, không cần ánh sáng tham chiếu
◆Dải động lớn lên tới 270μm
◆Hiệu suất chống rung cực mạnh, không cần cách ly rung quang học
◆Giống như hình ảnh, việc xây dựng đường dẫn quang học dễ dàng và nhanh chóng
◆Hỗ trợ các chùm chuẩn trực và các chùm hội tụ NA lớn
Máy phân tích mặt sóng cận hồng ngoại BOJIONG này được sử dụng trong phép đo quang sai của hệ thống quang học, hiệu chuẩn hệ thống quang học, đo lường phân bố mạng bên trong vật liệu, đo siêu bề mặt, đo mặt trước sóng siêu thấu kính
|
Ví dụ về đo quang sai của hệ thống quang học |
Đo mẫu phân bố mạng bên trong vật liệu |
|
Ví dụ đo hiệu chuẩn hệ thống quang học |
Ví dụ về phép đo mặt sóng metasurface |
|
Ví dụ về phép đo mặt sóng siêu thấu kính |
|
Máy phân tích mặt sóng cận hồng ngoại BOJIONG được phát triển bởi nhóm giáo sư từ Đại học Chiết Giang và Đại học Công nghệ Nanyang của Singapore, với công nghệ được cấp bằng sáng chế trong nước, nó kết hợp nhiễu xạ và giao thoa để đạt được giao thoa cắt ngang bốn sóng phổ biến, với độ nhạy phát hiện vượt trội và khả năng chống nhiễu hiệu suất rung và có thể nhận ra phép đo giao thoa động thời gian thực và tốc độ cao mà không cần cách ly rung. Phép đo thời gian thực hiển thị tốc độ khung hình trên 10 khung hình. Đồng thời, cảm biến FIS4 có độ phân giải pha cực cao 512×512 (260.000 điểm pha), dải đo bao phủ 200nm~15μm, độ nhạy đo đạt 2nm và độ lặp lại đo tốt hơn 1/1000λ ( RMS). Nó có thể được sử dụng để phân tích chất lượng chùm tia laser, phát hiện trường dòng plasma, đo thời gian thực phân bố trường dòng tốc độ cao, đánh giá chất lượng hình ảnh của hệ thống quang học, đo cấu hình vi mô và chụp ảnh pha định lượng của tế bào sinh học.
|
FIS4 Thông số kỹ thuật của từng dòng sản phẩm |
||||||
|
|
|
|
|
|
|
|
|
Sản phẩm |
FIS4-UV |
FIS4-HR |
ĐỒNG HỒ FIS4 |
FIS4-HS |
Tế bào FIS4 |
FIS4-NIR |
|
Dải bước sóng |
200 ~ 450nm |
400 ~ 1100nm |
400 ~ 1100nm |
400 ~ 1100nm |
400 ~ 1100nm |
900 ~ 1200nm |
|
Kích thước mục tiêu mm2 |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
|
Độ phân giải không gian |
26μm |
23,6μm |
26μm |
24,4μm |
23,6μm |
26μm |
|
Pixel hình ảnh |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Độ phân giải đầu ra pha |
512×512 （262144pixel） |
300×300(90000pixel) |
512×512(262144pixel) |
420×420(176400pixel) |
300×300(90000pixel) |
512×512(262144pixel) |
|
Độ phân giải pha |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
Độ chính xác tuyệt đối |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
|
Dải động |
90μm （256 phút） |
110μm （150 phút） |
162μm （256 phút） |
132μm （210 phút） |
110μm （150 phút） |
270μm （256 phút） |
|
Tốc độ lấy mẫu |
32 khung hình/giây |
24 khung hình/giây |
45 khung hình/giây |
107 khung hình/giây |
24 khung hình/giây |
45 khung hình/giây |
|
Tốc độ xử lý thời gian thực |
10Hz (Giải pháp đầy đủ) |
10Hz (Giải pháp đầy đủ) |
10Hz (Giải pháp đầy đủ) |
10Hz (Độ phân giải đầy đủ) Hỗ trợ xử lý hàng loạt bị trì hoãn |
10Hz (Giải pháp đầy đủ) |
10Hz (Giải pháp đầy đủ) |
|
Loại giao diện |
USB3.0 |
CHẶT |
USB3.0 |
CHẶT |
CHẶT |
USB3.0 |
|
Giao diện bên ngoài |
- |
- |
- |
- |
cổng C |
- |
|
Kích thước mm2 |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
cân nặng |
khoảng 240g |
khoảng 120g |
khoảng 240g |
khoảng 120g |
khoảng 120g |
khoảng 240g |
