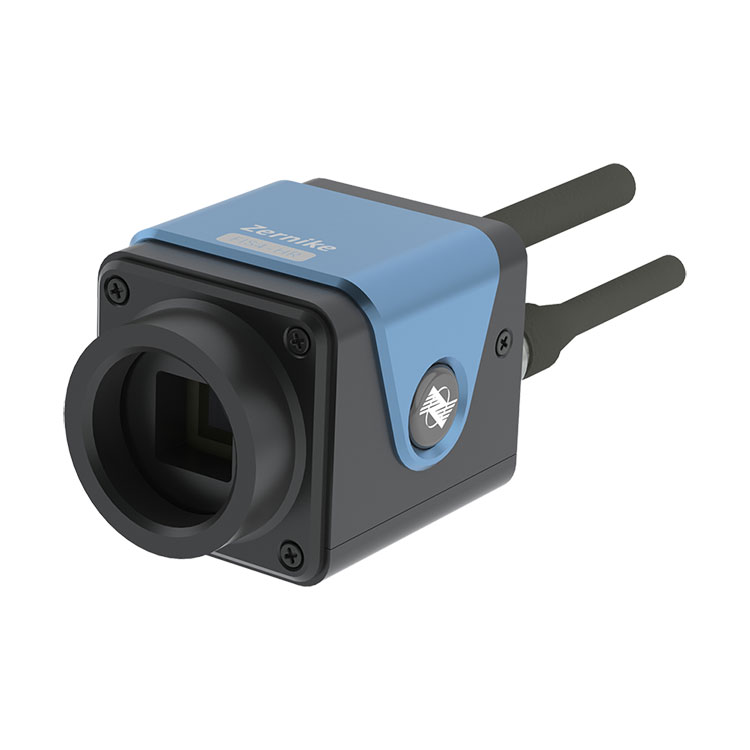

Máy phân tích mặt sóng có độ phân giải cao sử dụng công nghệ nhiễu xạ bốn sóng được mã hóa ngẫu nhiên đã được cấp bằng sáng chế, cho phép cảm biến đạt được khả năng tự giao thoa trong một mặt sóng đo được duy nhất và tạo ra nhiễu ở vị trí mặt phẳng hình ảnh phía sau mà không cần các kỹ thuật dịch pha phức tạp. Do hoạt động đơn giản, khả năng chống rung cực cao và độ ổn định, Máy phân tích của BOJIONG cung cấp giải pháp đo cảm biến mặt sóng lý tưởng, cung cấp các phép đo chính xác ở cấp độ nanomet mà không cần cách ly rung, nâng cao đáng kể hiệu quả và độ chính xác của phép đo.
Chúng tôi sẽ luôn tuân thủ nguyên tắc "chất lượng là trên hết, khách hàng là trên hết" và chúng tôi trân trọng mời khách hàng đến thăm chúng tôi để được tư vấn.
|
Tên sản phẩm |
Máy phân tích mặt sóng có độ phân giải cao |
|
Dải bước sóng |
400nm~1100nm |
|
Kích thước mục tiêu |
7,07mm × 7,07mm |
|
Độ phân giải không gian |
23,6μm |
|
Pixel hình ảnh |
2048×2048 |
|
Độ phân giải đầu ra pha |
300×300(90000pixel) |
|
Độ phân giải pha |
＜2nmRMS |
|
Độ chính xác tuyệt đối |
10nmRMS |
|
Dải động |
110μm(150lm) |
|
Tốc độ lấy mẫu |
24 khung hình/giây |
|
Tốc độ xử lý thời gian thực |
10Hz (Ở độ phân giải đầy đủ) |
|
Loại giao diện |
CHẶT |
|
Kích thước |
56,5mm × 43mm × 41,5mm |
|
Cân nặng |
khoảng 120g |
◆Băng tần rộng 400nm~1100nm
◆Độ phân giải cao 300×300 (90000) điểm pha
◆Khả năng chống rung cực cao, không cần cách ly rung quang học
◆Tự nhiễu ánh sáng một kênh, không cần gương tham chiếu
◆2nm RMS độ phân giải pha cao
◆Đạt được việc xây dựng đường dẫn ánh sáng giao thoa đơn giản và nhanh chóng
◆Hỗ trợ các chùm chuẩn trực và các chùm hội tụ NA lớn
Máy phân tích mặt sóng độ phân giải cao BOJIONG này được sử dụng trong phát hiện mặt sóng chùm tia laser, quang học thích ứng, đo hình dạng bề mặt, hiệu chuẩn hệ thống quang học, phát hiện cửa sổ quang học, mặt phẳng quang học, đo hình dạng bề mặt hình cầu, phát hiện độ nhám bề mặt
|
phát hiện mặt sóng chùm tia laser |
Đo hình dạng bề mặt phẳng quang học |
|
Đo hình dạng bề mặt hình cầu quang học |
Đo quang sai của hệ thống quang học |
|
Phát hiện mảnh cửa sổ quang học |
Đo sự phân bố mạng bên trong vật liệu |
|
Quang học thích ứng - phản hồi phát hiện mặt sóng ở chế độ Zernike |
|
Máy phân tích mặt sóng có độ phân giải cao BOJIONG được phát triển bởi nhóm giáo sư từ Đại học Chiết Giang và Đại học Công nghệ Nanyang của Singapore, với công nghệ được cấp bằng sáng chế trong nước, kết hợp nhiễu xạ và giao thoa để đạt được giao thoa cắt ngang bốn sóng phổ biến, với độ nhạy phát hiện và khả năng chống rung vượt trội hiệu suất và có thể nhận ra phép đo giao thoa động thời gian thực và tốc độ cao mà không cần cách ly rung. Phép đo thời gian thực hiển thị tốc độ khung hình trên 10 khung hình. Đồng thời, cảm biến FIS4 có độ phân giải pha cực cao 512×512 (260.000 điểm pha), dải đo bao phủ 200nm~15μm, độ nhạy đo đạt 2nm và độ lặp lại đo tốt hơn 1/1000λ ( RMS). Nó có thể được sử dụng để phân tích chất lượng chùm tia laser, phát hiện trường dòng plasma, đo thời gian thực phân bố trường dòng tốc độ cao, đánh giá chất lượng hình ảnh của hệ thống quang học, đo cấu hình vi mô và chụp ảnh pha định lượng của tế bào sinh học.
|
FIS4 Thông số kỹ thuật của từng dòng sản phẩm |
||||||
|
|
|
|
|
|
|
|
|
Sản phẩm |
FIS4-UV |
FIS4-HR |
ĐỒNG HỒ FIS4 |
FIS4-HS |
Tế bào FIS4 |
FIS4-NIR |
|
Dải bước sóng |
200 ~ 450nm |
400 ~ 1100nm |
400 ~ 1100nm |
400 ~ 1100nm |
400 ~ 1100nm |
900 ~ 1200nm |
|
Kích thước mục tiêu mm2 |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
|
Độ phân giải không gian |
26μm |
23,6μm |
26μm |
24,4μm |
23,6μm |
26μm |
|
Pixel hình ảnh |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Độ phân giải đầu ra pha |
512×512 （262144pixel） |
300×300(90000pixel) |
512×512(262144pixel) |
420×420(176400pixel) |
300×300(90000pixel) |
512×512(262144pixel) |
|
Độ phân giải pha |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
Độ chính xác tuyệt đối |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
|
Dải động |
90μm （256 phút） |
110μm （150 phút） |
162μm （256 phút） |
132μm （210 phút） |
110μm （150 phút） |
270μm （256 phút） |
|
Tốc độ lấy mẫu |
32 khung hình/giây |
24 khung hình/giây |
45 khung hình/giây |
107 khung hình/giây |
24 khung hình/giây |
45 khung hình/giây |
|
Tốc độ xử lý thời gian thực |
10Hz (Giải pháp đầy đủ) |
10Hz (Giải pháp đầy đủ) |
10Hz (Giải pháp đầy đủ) |
10Hz (Độ phân giải đầy đủ) Hỗ trợ xử lý hàng loạt bị trì hoãn |
10Hz (Giải pháp đầy đủ) |
10Hz (Giải pháp đầy đủ) |
|
Loại giao diện |
USB3.0 |
CHẶT |
USB3.0 |
CHẶT |
CHẶT |
USB3.0 |
|
Giao diện bên ngoài |
- |
- |
- |
- |
cổng C |
- |
|
Kích thước mm2 |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
cân nặng |
khoảng 240g |
khoảng 120g |
khoảng 240g |
khoảng 120g |
khoảng 120g |
khoảng 240g |
