Máy dò khuyết tật bề mặt thành phần quang học AOI1000
  • Máy dò khuyết tật bề mặt thành phần quang học AOI1000Máy dò khuyết tật bề mặt thành phần quang học AOI1000

Máy dò khuyết tật bề mặt thành phần quang học AOI1000

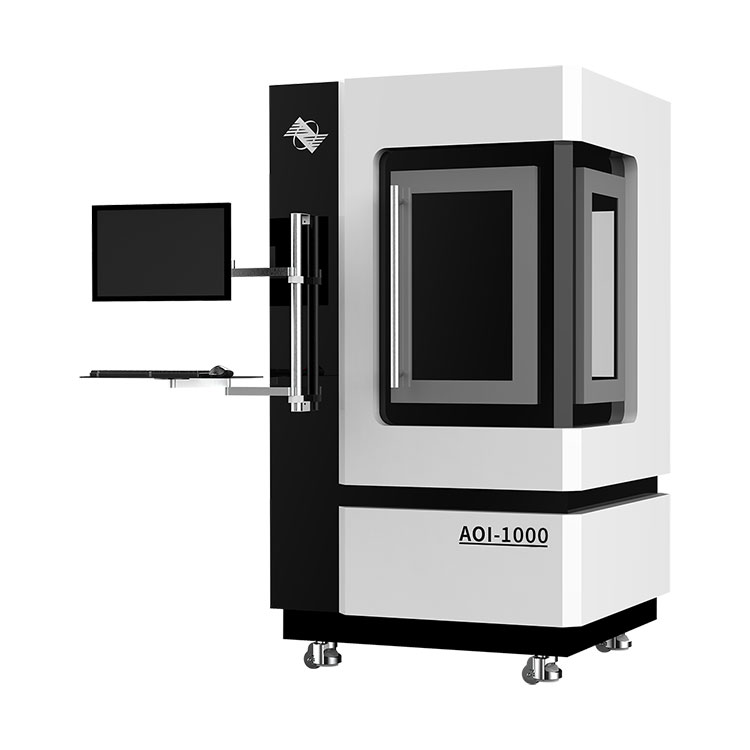

Để đáp ứng nhu cầu kiểm tra tự động đối với các bộ phận có đường kính lớn, BOJIONG đã giới thiệu Máy dò khuyết tật bề mặt thành phần quang học AOI1000 để đáp ứng các yêu cầu tự động hóa đa dạng của khách hàng. Thiết bị này có khả năng phát hiện tự động, tốc độ cao và độ chính xác cao các tấm silicon và tấm sapphire, giải quyết hiệu quả các vấn đề về hiệu suất thấp và độ chính xác kém liên quan đến kiểm tra trực quan thủ công. Nó phù hợp để kiểm soát chất lượng các khuyết tật bề mặt trên màn hình điện thoại di động và màn hình hiển thị. Nếu có bất kỳ thắc mắc và vấn đề nào, vui lòng liên hệ với chúng tôi qua email bất cứ lúc nào và chúng tôi sẽ trả lời bạn trong thời gian sớm nhất.

Đối với các thành phần thử nghiệm lớn như tấm silicon và tấm sapphire, Máy dò khuyết tật bề mặt thành phần quang học AOI1000 cung cấp độ phân giải phát hiện lên tới 0,5 micromet và khẩu độ kiểm tra tối đa 1000mm x 600mm. Thiết bị có khả năng tự động tạo báo cáo, với các định dạng báo cáo bao gồm Tiêu chuẩn Quân đội Hoa Kỳ MIL-PRF-13830A/B và Tiêu chuẩn Quốc tế ISO 10110-7.



Thông số kỹ thuật của mặt hàng:


tên sản phẩm

Máy dò khuyết tật bề mặt thành phần quang học AOI1000

Kích thước phát hiện tối đa

1000mmX600mm

Độ phân giải phát hiện

0,5μm

Phương pháp phát hiện

Hình ảnh quét mảng trường tối

Báo cáo đầu ra

Tiêu chuẩn quốc gia, tiêu chuẩn quân sự Hoa Kỳ và báo cáo doanh nghiệp tùy chỉnh.



Tính năng của máy dò khuyết tật bề mặt thành phần quang học BOJIONG AOI1000



Máy dò khuyết tật bề mặt thành phần quang học AOI1000 sử dụng công nghệ thị giác máy để phát hiện tự động, tốc độ cao và độ chính xác cao các khuyết tật bề mặt trên các thành phần như tấm silicon và tấm sapphire, giải quyết hiệu quả các vấn đề về hiệu suất thấp và độ chính xác kém khi kiểm tra trực quan . Độ phân giải phát hiện cao nhất có thể đạt tới 0,5 micromet và khẩu độ phát hiện tối đa có thể lớn tới 1000mm x 600mm. Công nghệ hình ảnh bao gồm chiếu sáng hình khuyên và hình ảnh trường tối phân tán vi mô. Thiết bị có khả năng tự động tạo báo cáo ở nhiều định dạng khác nhau, bao gồm Tiêu chuẩn Quân đội Hoa Kỳ MIL-PRF-13830A/B và Tiêu chuẩn Quốc tế ISO 10110-7.


Các trường ứng dụng của máy phát hiện khuyết tật bề mặt thành phần quang học AOI1000




Thích hợp để kiểm soát chất lượng các khuyết tật bề mặt trong các thành phần quang học, tấm cửa sổ quang học, tấm silicon, tấm sapphire, v.v.

Các khuyết tật của lớp phủ: bong tróc, hư hỏng lớp phủ, v.v.

Polishing defects: scratches, pits, chipping, bubbles, dirt, etc.

Thiết bị này có thể xử lý các loại lỗi sau:


◆ Chiếu sáng hình khuyên đa chùm

◆ Hình ảnh có độ phóng đại thay đổi với các tùy chọn độ phóng đại cao và thấp

◆ Độ chính xác phát hiện 0,5 μm

◆ Phát hiện nhiều tấm wafer toàn tấm

◆ Động cơ tuyến tính cho hình ảnh nhanh chóng

◆ Được trang bị FFU (Bộ lọc quạt) để đảm bảo độ sạch bên trong


Chiếu sáng hình ảnh hình khuyên đa chùm tia



Kính hiển vi zoom tự động từ 1X đến 8X.


Có thể điều chỉnh kẹp nhanh cho toàn bộ tấm.


Động cơ tuyến tính 2D có độ chính xác cao đảm bảo độ chính xác khi chụp nhanh.


Phần mềm kiểm tra thông minh AOI




Đầu ra bảng tính tiêu chuẩn quân sự


Hiển thị kết quả kiểm tra


Bề mặt sơn bị trầy xước.



Vết xước



Điểm gây tổn thương do tia laze 1

Điểm gây tổn thương bằng tia laze 2



Điểm hạt kích thước nano



Chất xơ



Độ trễ thành phần



tổn thương lớp màng


Thông số máy dò khuyết tật bề mặt thành phần quang học AOI1000



Máy phát hiện khuyết tật bề mặt thành phần quang học AOI450 Máy phát hiện khuyết tật bề mặt thành phần quang họcAOI1000

Mục

Sự miêu tả

Người mẫu

AOI1000

Chức năng thiết bị

Phát hiện khuyết tật định lượng cho các linh kiện quang học phẳng có bề mặt siêu mịn và xuất báo cáo điện tử theo kết quả phát hiện như Tiêu chuẩn Quân đội Hoa Kỳ, Tiêu chuẩn Quốc gia và Tiêu chuẩn Quốc tế.

Kích thước phát hiện tối đa

1000mmX600mm

Độ chính xác phát hiện

Độ phóng đại thấp 5μm, độ phóng đại cao 0,5μm

Phương pháp kẹp

Kẹp toàn bộ tấm hoặc kẹp một mảnh, hỗ trợ kẹp mảnh vuông và tròn.

Phương pháp san lấp mặt bằng

Vật liệu toàn tấm hỗ trợ lấy nét tự động, cân bằng điện.

Phương pháp hình ảnh

Chiếu sáng hình khuyên, chụp ảnh trường tối phân tán vi mô, phù hợp với "Phương pháp phát hiện định lượng các khuyết tật bề mặt của các thành phần quang học—Phương pháp chụp ảnh trường tối phân tán vi mô" được mô tả trong tiêu chuẩn quốc gia GB/T 41805-2022.

Phương pháp phát hiện

Khâu quét độ phóng đại thấp, định lượng định vị độ phóng đại cao.

Cơ chế quét

Động cơ tuyến tính 2D, hành trình 150mm × 150mm.

Thông số máy ảnh

Camera mục tiêu lớn, 5 triệu pixel.

Định dạng báo cáo

Định dạng Excel, Word, Tiêu chuẩn Quân đội Hoa Kỳ, Tiêu chuẩn Quốc gia, Tiêu chuẩn Quốc tế hoặc báo cáo thống kê doanh nghiệp.

Cấu hình PC công nghiệp

Bộ xử lý i7, bộ nhớ 32GB, ổ cứng 1T, bộ nhớ video 6GB.

Kích thước thiết bị

900mm × 800mm × 2000mm (L × W × H)

Điện áp cung cấp điện

220V ± 10%
