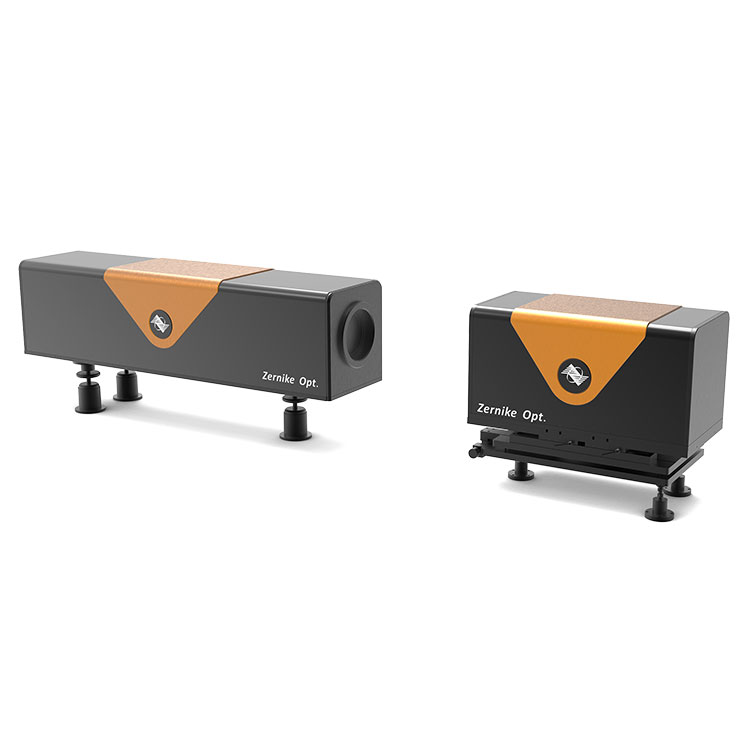

Giao thoa kế trường dòng chảy nhất thời

Việc ra mắt Giao thoa kế trường dòng chảy tức thời BOJIONG cung cấp hỗ trợ kỹ thuật mạnh mẽ cho việc nghiên cứu các hiện tượng vật lý, tối ưu hóa thiết kế, mô phỏng và dự đoán máy bay, nâng cao độ an toàn và độ tin cậy cũng như cải thiện hiệu quả chuyến bay. Nó phù hợp với nhiều loại máy ảnh lấy mẫu có nhu cầu đặc biệt, công nghệ hình ảnh huỳnh quang trong lĩnh vực sinh học, máy ảnh sọc và các máy ảnh tốc độ cao khác nhau trong lĩnh vực thu nhận hình ảnh tốc độ cao.

Ngoài ra, cảm biến giao thoa bốn sóng bên ngoài được phát triển độc lập của chúng tôi (FIS4 Bên ngoài, FIS4-EX1) chiếu cách tử được mã hóa lên máy ảnh chuyên dụng của người dùng thông qua hệ thống hình ảnh 4f, đạt được tính linh hoạt và hiệu quả khi truy cập bên ngoài. Thiết kế cải tiến này tiếp tục mở rộng phạm vi ứng dụng của Giao thoa kế trường dòng chảy nhất thời, khiến nó trở thành công cụ đo lường có độ chính xác cao không thể thiếu trong nghiên cứu khoa học và các lĩnh vực công nghiệp.

Thông số kỹ thuật của mặt hàng

Tính năng của giao thoa kế trường dòng chảy nhất thời BOJIONG

[Chống nhiễu]

Hệ thống đo mặt sóng quang học trường dòng chảy tốc độ cao sử dụng hệ thống giao thoa cắt điều chế pha không gian đường dẫn chung hiện đại, có hệ thống sóng mang tuyến tính ngăn chặn hiệu quả nhiễu môi trường bên ngoài.

[Phát hiện kỹ thuật số có độ phân giải cao và độ biến dạng lớn]

Hệ thống thu nhận hình ảnh CCD có độ phân giải lên tới 1280×1024 pixel, đạt được khả năng phát hiện kỹ thuật số chính xác thông qua truyền dữ liệu tốc độ cao, phù hợp với sóng mang có độ phân giải cao, tuyến tính cao và phát hiện biến dạng lớn. Hệ thống cung cấp kết quả chẩn đoán mặt sóng tốc độ cao một cách khoa học và chi tiết.

[Thu thập tín hiệu tốc độ cao]

Được trang bị laser DPSS cận hồng ngoại có thể hoạt động liên tục hoặc ở chế độ xung ở trạng thái nhất thời và tích phân, đạt được tốc độ thu tín hiệu cao với tốc độ khung hình tối đa không dưới 450Hz. Được phát triển và trang bị hệ thống thu tín hiệu đồng bộ bên ngoài để đảm bảo thu tín hiệu đồng bộ giữa mục tiêu trường dòng chảy thay đổi và máy dò tốc độ cao.

 Ứng dụng của giao thoa kế trường dòng chảy nhất thời BOJIONG

Máy đo giao thoa trường dòng chảy tức thời BOJIONGThích hợp để lấy mẫu máy ảnh có nhiều yêu cầu đặc biệt, kỹ thuật chụp ảnh huỳnh quang đa dạng trong lĩnh vực sinh học và trong lĩnh vực thu nhận hình ảnh tốc độ cao, máy ảnh sọc và nhiều máy ảnh tốc độ cao khác nhau thường được sử dụng.

Chi tiết về Giao thoa kế trường dòng chảy tức thời BOJIONG

Mô-đun phần mềm chuyên nghiệp

◆Giao diện phần mềm thân thiện bao gồm hiển thị địa hình 3D, hiển thị bản đồ đường viền, PV, RMS, POW và hiển thị số khác

◆Hiển thị thu thập động theo thời gian thực, dễ dàng quan sát các thay đổi dạng sóng 3D một cách linh hoạt

◆Khu vực đo có thể được tự do lựa chọn hình tròn và hình vuông và có thể tự do điều chỉnh sau khi lựa chọn

◆Nó có thể đo đường cong giá trị chiều cao và tính toán độ nhám vùng và các thông số số khác bằng cách kéo dây

Giao thoa kế trường dòng chảy tức thời BOJIONG do nhóm giáo sư từ Đại học Chiết Giang và Đại học Công nghệ Nanyang ở Singapore phát triển. Công nghệ này được cấp bằng sáng chế ở Trung Quốc và sử dụng các nguyên lý nhiễu xạ và giao thoa để đạt được phép đo giao thoa cắt ngang bốn sóng tiên tiến. Nó tự hào có độ nhạy phát hiện tuyệt vời và hiệu suất chống rung, cho phép đo giao thoa kế động tốc độ cao và thời gian thực mà không cần cách ly rung, với tốc độ khung hình vượt quá 10 khung hình mỗi giây.

Cảm biến FIS4 nổi tiếng với độ phân giải pha cực cao 512×512 (đạt 260.000 điểm pha). Nó có phạm vi đo rộng, từ 200 nanomet đến 15 micromet, với độ nhạy đo lên tới 2 nanomet và độ lặp lại phép đo tốt hơn 1/1000λ (RMS). Những tính năng này giúp cảm biến FIS4 được áp dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm phân tích chất lượng chùm tia laze, phát hiện trường dòng plasma, giám sát thời gian thực phân bố trường dòng chảy tốc độ cao, đánh giá chất lượng hình ảnh của hệ thống quang học, đo biên dạng vi mô và tạo ảnh pha định lượng của tế bào sinh học.
