Máy dò hình thái vi mô 3D di động

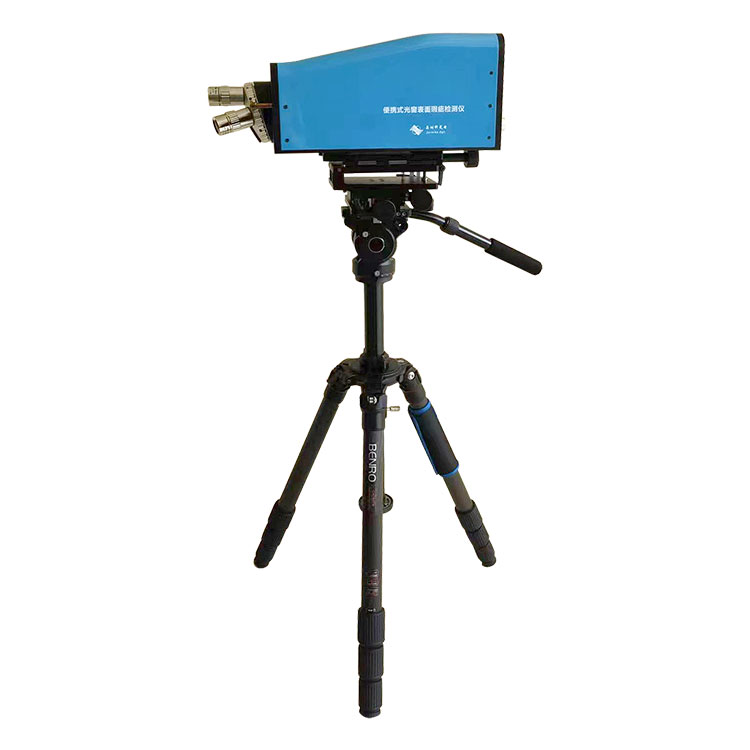

Máy dò hình thái vi mô 3D di động của BOJIONG có thiết kế chân máy di động cho phép thiết lập và điều chỉnh nhanh chóng cả trong nhà và ngoài trời. Nó có thể đạt được các điều chỉnh thô và tinh ở bước 120° và góc xoay 360°, đảm bảo nhiều ứng dụng và khả năng phát hiện có độ chính xác cao. Công nghệ đo giao thoa vi sai cắt cho phép hệ thống có phạm vi phát hiện động lớn hơn, phù hợp với phổ ứng dụng rộng hơn.

Thông số kỹ thuật của máy dò hình thái vi mô 3D di động BOJIONG

Tính năng của máy dò hình thái vi mô 3D di động BOJIONG

◆Không có bề mặt tham chiếu, chống rung tốt

◆Thử nghiệm ứng dụng bố trí nhanh tại chỗ và tại chỗ

◆Điều chỉnh thô và điều chỉnh tinh đa góc, để đảm bảo phạm vi phát hiện có độ chính xác cao

◆Chuyển đổi ống kính đa mục tiêu, trường nhìn rộng, độ phân giải cao

◆Hiệu suất chi phí cao, cấu trúc nhỏ gọn, vận hành đơn giản

◆Gói phần mềm xử lý hình ảnh tái tạo mặt sóng kỹ thuật số mạnh mẽ

Ứng dụng của máy dò hình thái vi mô 3D di động BOJIONG

Máy dò hình thái vi mô 3D di động BOJIONG được thiết kế để thiết lập, điều chỉnh tỉ mỉ và đảm bảo chất lượng của các cửa sổ ánh sáng. Nó là một công cụ đa năng để đánh giá thành phần quang học có độ chính xác cao, cung cấp:

Phát hiện nâng cao các kích thước khuyết tật bề mặt, rất quan trọng để duy trì tính toàn vẹn và hiệu suất của các thành phần quang học có độ chính xác cao khác nhau.

Đánh giá toàn diện về độ nhám bề mặt thành phần, cùng với việc trực quan hóa hình thái vi mô ba chiều của mẫu, hỗ trợ phân tích bề mặt và vật liệu tiên tiến.

Hệ thống giao thoa kế đường dẫn chung mạnh mẽ đảm bảo hoạt động đáng tin cậy, với tính linh hoạt để thực hiện phát hiện mẫu trực tuyến khi được gắn trên giá ba chân, phù hợp với nhiều môi trường khác nhau.

Nó hoạt động như một kính hiển vi luyện kim 3D, cung cấp hình ảnh và phân tích mô hình vi mô bề mặt chi tiết cho nhiều loại vật liệu và thành phần chính xác, thu thập dữ liệu hình ảnh và phác thảo thiết yếu.

Chi tiết về Máy dò hình thái vi mô 3D di động BOJIONG

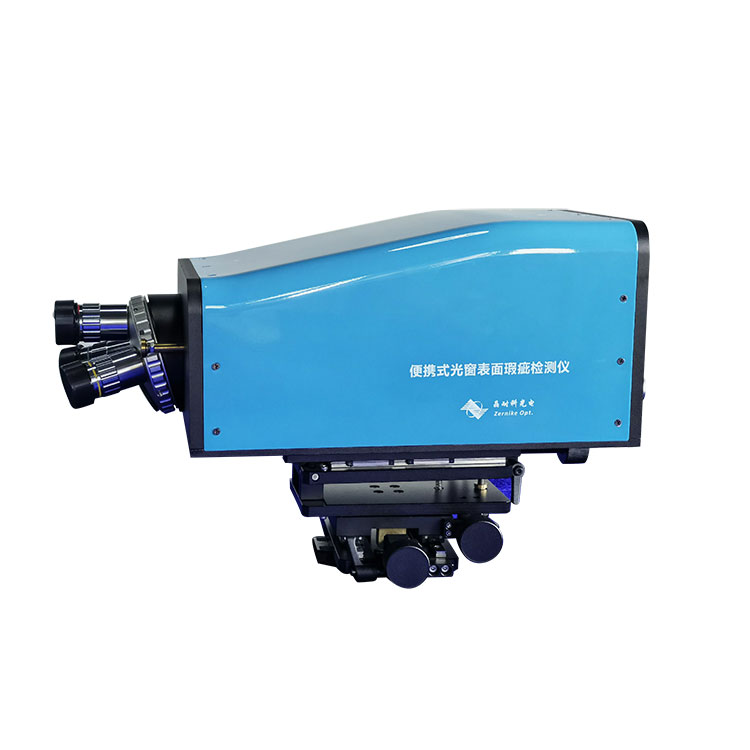

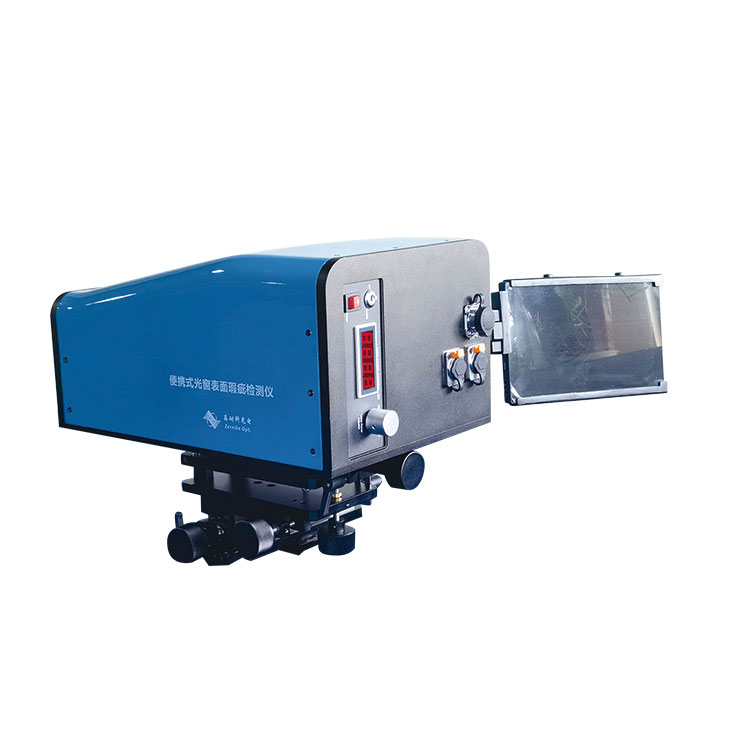

Trong quá trình kiểm tra Máy dò hình thái vi mô 3D di động BOJIONG, Hệ thống kiểm tra này được trang bị công nghệ hình ảnh camera kép tiên tiến. Một thấu kính hiển vi có độ phân giải cao được thiết kế đặc biệt để xác định các khuyết tật trầy xước trên bề mặt của các bộ phận quang học và thực hiện các phép đo chính xác về chiều rộng, chiều sâu và độ nhám bề mặt. Camera chụp ảnh có trường nhìn rộng, cho phép nhận dạng và đo nhanh độ rộng của các khuyết tật bề mặt. Trong khi đó, cảm biến giao thoa kế sóng kỹ thuật số có độ chính xác cao có khả năng phân tích chính xác độ sâu của vết xước theo ba chiều. Hệ thống này còn có tính năng điều chỉnh hướng dẫn 3D dọc theo trục XYZ, cũng như khả năng điều chỉnh độ cao và độ lệch, đảm bảo căn chỉnh chính xác mục tiêu với trục quang phát hiện của thiết bị. Hơn nữa, hệ thống được thiết kế để gắn trên giá ba chân nhằm phù hợp với nhiều mục tiêu phát hiện khác nhau, bao gồm cửa sổ ánh sáng khẩu độ lớn và các bộ phận quang học lớn, đồng thời có thể điều chỉnh để kiểm tra theo bất kỳ hướng nào. Công nghệ giao thoa kế đường dẫn chung được sử dụng mang lại khả năng chống rung tuyệt vời và khả năng chống nhiễu từ bên ngoài, khiến nó đặc biệt thích hợp để đo và phát hiện chính xác trong các môi trường như nhà xưởng và ngoài trời. Giao thoa kế phát hiện hình dạng bề mặt và giao thoa kế phát hiện cấu trúc vi mô do công ty chúng tôi phát triển bằng cảm biến giao thoa kế này đã được áp dụng thành công trong nhiều lĩnh vực khác nhau, với độ chính xác phát hiện tương đương với giao thoa kế Zygo.
