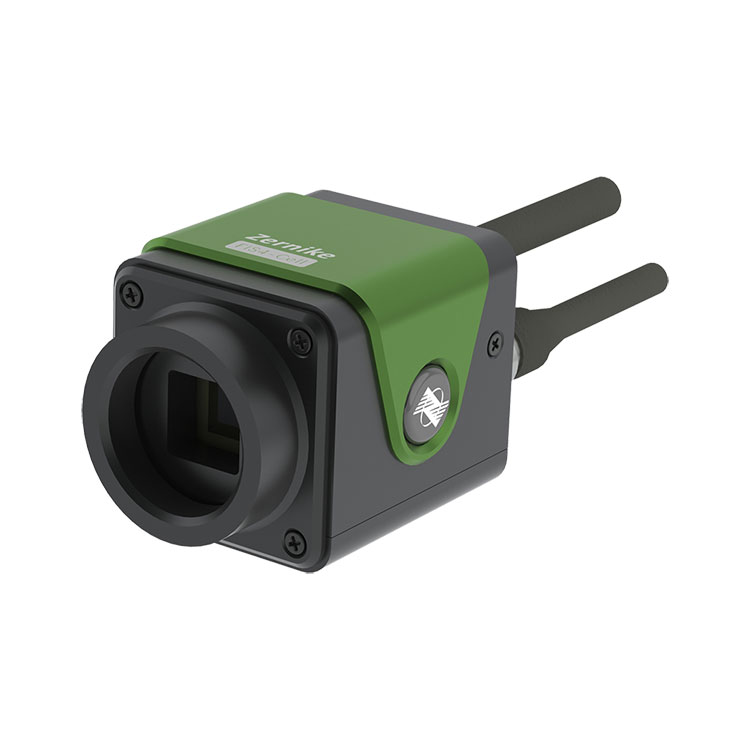

Cảm biến giao thoa kế bốn sóng tế bào sinh học cắm vào là chạy hỗ trợ chiếu sáng phổ ánh sáng trắng LED và cận hồng ngoại. Quá trình tạo ảnh không yêu cầu dán nhãn hoặc nhuộm màu và có khả năng đạt được hình ảnh 3D in vivo với tốc độ lên tới 24 khung hình mỗi giây. Nó có thể nhanh chóng được sử dụng kết hợp với bất kỳ kính hiển vi quang học nào để cung cấp các phép đo thời gian thực về sự phân bố pha 3D của các tế bào được đo. Nó có khả năng đánh giá khối lượng tế bào và cân nặng. Cảm biến này của BOJIONG là một công cụ lý tưởng để phát hiện tế bào sống 3D không nhãn, phát hiện mô sinh học, phát hiện tế bào mầm và phát hiện cấu trúc vi mô/nano.
|
Tên sản phẩm |
Cảm biến giao thoa kế bốn sóng tế bào sinh học |
|
Dải bước sóng |
400nm~1100nm |
|
Kích thước mục tiêu |
7,07mm × 7,07mm |
|
Độ phân giải không gian |
23,6μm |
|
Pixel hình ảnh |
2048×2048 |
|
Độ phân giải đầu ra pha |
300×300(90000pixel) |
|
Độ phân giải pha |
＜2nmRMS |
|
Độ chính xác tuyệt đối |
10nmRMS |
|
Dải động |
110μm(150lm) |
|
Tốc độ lấy mẫu |
24 khung hình/giây |
|
Tốc độ xử lý thời gian thực |
10Hz (Ở độ phân giải đầy đủ) |
|
Loại giao diện |
CHẶT |
|
Giao diện bên ngoài |
cảng |
|
Kích cỡ |
56,5mm × 43mm × 41,5mm |
|
Cân nặng |
khoảng 120g |
◆Hình ảnh tế bào sống 3D không nhãn
◆Tự nhiễu ánh sáng một kênh, không cần ánh sáng tham chiếu
◆Kích thước nhỏ gọn, cắm và chạy
◆Thích hợp cho tất cả các nâng cấp và mở rộng kính hiển vi quang học
◆Băng tần rộng 400nm~1100nm
◆Hiệu suất chống rung cực mạnh, không cần cách ly rung quang học
◆Hỗ trợ ánh sáng trắng LED và nguồn ánh sáng hồng ngoại sóng ngắn
Cảm biến giao thoa kế bốn sóng tế bào sinh học BOJIONG này được sử dụng để ghi nhãn phát hiện tế bào sống 3D tự do, phát hiện mô sinh học, phát hiện tế bào mầm, phát hiện cấu trúc vi mô và nano.
|
Đường quang phát hiện đường dẫn quang phát hiện tế bào sống 3D không được đánh dấu |
Kính hiển vi tế bào sống 3D - Đo mẫu trứng giun đũa |
|
Mẫu đo khối u tế bào hạt buồng trứng |
Đo mẫu qua cấu trúc micro - nano |
Cảm biến giao thoa kế bốn sóng tế bào sinh học BOJIONG được phát triển bởi nhóm giáo sư từ Đại học Chiết Giang và Đại học Công nghệ Nanyang của Singapore, sử dụng công nghệ đã được cấp bằng sáng chế trong nước và kết hợp nhiễu xạ và giao thoa để đạt được giao thoa cắt ngang bốn sóng phổ biến. Cảm biến này có độ nhạy phát hiện vượt trội và hiệu suất chống rung, cho phép đo giao thoa động tốc độ cao và thời gian thực mà không cần cách ly rung. Các phép đo thời gian thực cho thấy tốc độ khung hình vượt quá 10 khung hình/giây. Ngoài ra, cảm biến FIS4 có độ phân giải pha cực cao 512×512 (260.000 điểm pha), với dải đo từ 200nm đến 15μm, độ nhạy đo đạt 2nm và độ lặp lại phép đo tốt hơn 1/1000λ (RMS). Nó có thể áp dụng để phân tích chất lượng chùm tia laze, phát hiện trường dòng plasma, đo thời gian thực phân bố trường dòng tốc độ cao, đánh giá chất lượng hình ảnh hệ thống quang học, đo cấu hình hiển vi và chụp ảnh pha định lượng của tế bào sinh học.
|
FIS4 Thông số kỹ thuật của từng dòng sản phẩm |
||||||
|
|
|
|
|
|
|
|
|
Sản phẩm |
FIS4-UV |
FIS4-HR |
ĐỒNG HỒ FIS4 |
FIS4-HS |
Tế bào FIS4 |
FIS4-NIR |
|
Dải bước sóng |
200 ~ 450nm |
400 ~ 1100nm |
400 ~ 1100nm |
400 ~ 1100nm |
400 ~ 1100nm |
900 ~ 1200nm |
|
Kích thước mục tiêu mm2 |
13,3×13,3 |
7,07×7,07 |
13,3×13,3 |
10,24×10,24 |
7,07×7,07 |
13,3×13,3 |
|
Độ phân giải không gian |
26μm |
23,6μm |
26μm |
24,4μm |
23,6μm |
26μm |
|
Pixel hình ảnh |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Độ phân giải đầu ra pha |
512×512 （262144pixel） |
300×300(90000pixel) |
512×512(262144pixel) |
420×420(176400pixel) |
300×300(90000pixel) |
512×512(262144pixel) |
|
Độ phân giải pha |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
Độ chính xác tuyệt đối |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
|
Dải động |
90μm （256 phút） |
110μm （150 phút） |
162μm （256 phút） |
132μm （210 phút） |
110μm （150 phút） |
270μm （256 phút） |
|
Tốc độ lấy mẫu |
32 khung hình/giây |
24 khung hình/giây |
45 khung hình/giây |
107 khung hình/giây |
24 khung hình/giây |
45 khung hình/giây |
|
Tốc độ xử lý thời gian thực |
10Hz (Giải pháp đầy đủ) |
10Hz (Giải pháp đầy đủ) |
10Hz (Giải pháp đầy đủ) |
10Hz (Độ phân giải đầy đủ) Hỗ trợ xử lý hàng loạt bị trì hoãn |
10Hz (Giải pháp đầy đủ) |
10Hz (Giải pháp đầy đủ) |
|
Loại giao diện |
USB3.0 |
CHẶT |
USB3.0 |
CHẶT |
CHẶT |
USB3.0 |
|
Giao diện bên ngoài |
- |
- |
- |
- |
cổng C |
- |
|
Kích thước mm2 |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
cân nặng |
khoảng 240g |
khoảng 120g |
khoảng 240g |
khoảng 120g |
khoảng 120g |
khoảng 240g |
